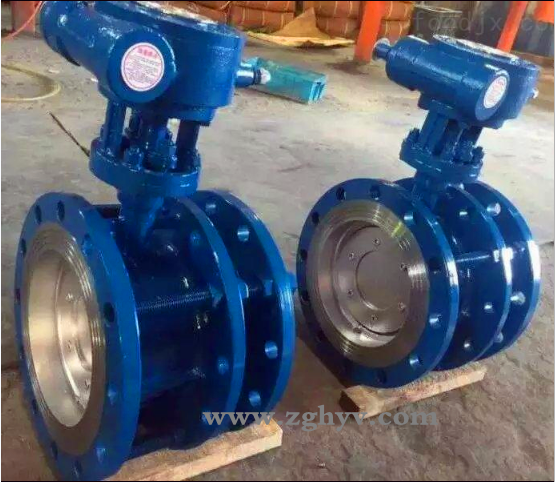

SD343H蜗轮传动法兰式伸缩蝶阀

产品详情

详细资料:

应用工况

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。

2、伸缩蝶阀出厂时结构长度为Z小长度,安装时,拉Z安装长度(即设计长度)。

3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。 F>π/4三PS·DN·(kgf)式中: PS-管道试验压力,DN-管道直径

5、管道施工现场严禁随意拆卸解体伸缩蝶阀。

6、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管 道上的两法兰面要求平行。

7、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。

8、伸缩管安装在阀门后。

主要零件的材质

零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈橡胶、聚四氟、聚内脂、不锈钢
阀杆2Cr13、不锈钢、铬钼钢
伸缩管铸铁、铸钢、不锈钢、铬钼钢
填料柔性石墨

主要技术参数

公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用温度≤80℃
适用介质空气、水、蒸气、煤气、油品等
驱动形式手动、蜗杆蜗轮传动、气传动、电传动

主要外形尺寸

公称
通径
外形尺寸(参考值)法兰尺寸和螺栓孔尺寸(标准值)
HH1设计Z
大长度
设计Z
小长度
设计
长度
AB0.6MPa1.0MPa1.6MPa
毫米DD1D2n-dDD1D2n-dDD1D2n-d
5080309186156171180200140110884-14165125994-18165125994-18
65953371901601751802001601301084-141851451184-181851451184-18
80983471981661821802001901501244-182001601328-182001601328-18
1001143732281882081802002101701444-182201801568-182201801568-18
1251284052402012201802002402001748-182502101848-182502101848-18
1501394402462062262702802652251998-182852402118-222852402118-22
2001746122652192424004253202802548-183402952668-2234029526612-22
25021569329524026740042537533530912-1839535031912-2240535531912-26
30024574730825428245056044039536312-2244540037012-2246041037012-26
35027080232727230045056049044541312-2250546042916-2252047042916-26
40030599136830833853558054049546316-2256551548016-2658052548016-30
450325103737031034053558059555051816-2261556553020-2664058554820-30
500360112739233236253558064560056820-2267062058220-2671565060920-33
600445137744137540857066075570566720-2678072568220-3084077072020-36
700505149646040043075055086081077224-2689584079424-3091084079424-36
800560158449944547575055097592087824-30101595090124-33102595090124-39
90063016765204604907505501075102097824-3011151050100128-3311251050100128-39
1000680176060053056590075011751120107828-3012301160111228-3612551170111228-42
12007952018675571623100092514051340129532-3314551380132832-3914851390132832-48
14009002363760683722100092516301560151036-3616751590153036-4216851590153036-48
160011002723860770815100092518301760171040-3619151820175040-4819301820175040-56
180011242844930830880110098020451970171844-3921152020195044-4821302020195044-56
2000129231271020920970110098022652180212548-4223252230215048-4823452230215048-62
