详细资料：

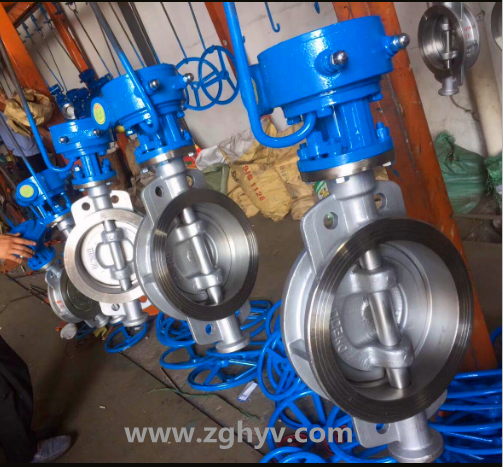

DS373H对夹式双向压硬密封蝶阀_产品特点

双向金属硬密封蝶阀主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成，具有如下特点：

1、结构独特、型小轻便、操作轻便；

2、采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离；蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能，密封性能稳定可靠；

3、密封副（蝶板密封圈—阀体密封圈）材料为不锈钢，并经特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长；

4、采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄露。启闭过程中蝶板密封面沿 360°圆周各点可以瞬间快速完成，快速准确得实现了关闭接触自动相吻合的密封动作；

5、蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源；

6、可靠的双向密封功能，是管道系统中要求双向切断的首选产品，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

主要性能规范

主要零件材料

工作原理

高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的。

双向硬密封蝶阀_执行标准

1、设计、制造按照GB/T12238-89、JB/T8527-97标准执行；

2、阀门试验按照GB/T13927-92、JB/T9092-99标准执行；

3、阀门结构长度按照GB/T12221-2005标准执行；

4、两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行，非标法兰连接尺寸按企业标准；

结构比较

主要外形和连接尺寸
