详细资料:
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
3、耐高温、耐低温、耐腐蚀性。
4、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
5、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
6、本蝶阀结构 ,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
主要零件材料:
序号 NO | 零件名称 Accessory name | 材质 Material | ||
C | P | R | ||
1 | 内六角螺丝 Mild Sleel Hex Socket Screw | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
2 | 阀盖 Cover | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 垫片 Gasket | 不锈钢+柔性石墨 Stainless Steel+Graphite | ||
4 | 阀座 Seat | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 垫片 Gasket | 不锈钢+柔性石墨 Stainless Steel+Graphite | ||
6 | 蝶板 Butterfly Plate | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
7 | 圆柱削 Straight Pin | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 下盖 Bottom Cover | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
9 | 垫片 Gasket | 不锈钢+柔性石墨 Stainless Steel+Graphite | ||
10 | 衬套 Bushing | PTFE+不锈钢 PTFE+Stainless Steel | ||
11 | 阀体 Body | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
12 | 阀杆 Stem | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 支架 Yoke | WCB | ||
14 | 键 Key | 45 | ||
15 | 衬套 Bushing | PTFE+不锈钢 PTFE+Stainless Steel | ||
16 | 填料 Packing | 柔性石墨 Graphite | ||
17 | 压盖 Gland | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
18 | 位置指示器 Location lndicator | 塑料 Plactic |
外形尺寸:
DN | 外形尺寸 Outline Size | 连接尺寸 Connec ting Size | 执行器型号 Actuator Model | ||||||||
L | L1 | L2 | H | H1 | D | D1 | D2 | f | n-φd | ||
50 | 108 | 164/214 | 75/91 | 277/205 | 65 | 165 | 125 | 99 | 3 | 4-φ18 | GTD65/GTE80 |
65 | 112 | 164/214 | 75/91 | 287/315 | 75 | 185 | 145 | 118 | 3 | 4-φ18 | GTD65/GTE80 |
80 | 114 | 190/246 | 91/101 | 365/375 | 85 | 200 | 160 | 132 | 3 | 8-φ18 | GTD80/GTE90 |
100 | 127 | 210/295 | 101/112 | 420/436 | 130 | 220 | 180 | 156 | 3 | 8-φ18 | GTD90/GTE100 |
125 | 140 | 247/398 | 112/139 | 436/462 | 175 | 250 | 210 | 184 | 3 | 8-φ18 | GTD100/GTE125 |
150 | 140 | 308/478 | 139/176 | 466/543 | 190 | 285 | 240 | 211 | 3 | 8-φ22 | GTD125/GTE160 |
200 | 152 | 378/724 | 176/228 | 593/665 | 215 | 340 | 295 | 266 | 3 | 12-φ22 | GTD160/GTE210 |
250 | 165 | 432/928 | 206/275 | 682/752 | 265 | 405 | 355 | 319 | 3 | 12-φ26 | GTD190/255 |
300 | 178 | 524/928 | 228/275 | 725/772 | 305 | 460 | 410 | 370 | 4 | 12-φ26 | GTD210/GTE255 |
350 | 190 | 648/1033 | 275/324 | 832/880 | 340 | 520 | 480 | 429 | 4 | 16-φ26 | GTD255/GTE300 |
400 | 216 | 648/1129 | 275/380 | 862/968 | 360 | 580 | 525 | 480 | 4 | 16-φ30 | GTD255/GTE350 |
450 | 222 | 715/1845 | 324/527 | 945/1005 | 400 | 640 | 585 | 548 | 4 | 20-φ30 | GTD300/AW28S |
500 | 229 | 795/1845 | 380/527 | 1058/1060 | 430 | 715 | 650 | 609 | 4 | 20-φ33 | GTD350/AW28S |
600 | 267 | 795/2605 | 380/545 | 1108/1195 | 490 | 840 | 770 | 720 | 5 | 20-φ36 | GTD350/AW35S |
700 | 292 | 1380/2605 | 1170/1255 | 1170/1255 | 555 | 910 | 840 | 794 | 5 | 24-φ36 | AW28/AW35S |
800 | 318 | 1860/2605 | 1325/1365 | 1325/1365 | 620 | 1025 | 950 | 901 | 5 | 24-φ39 | AW35/AW40S |

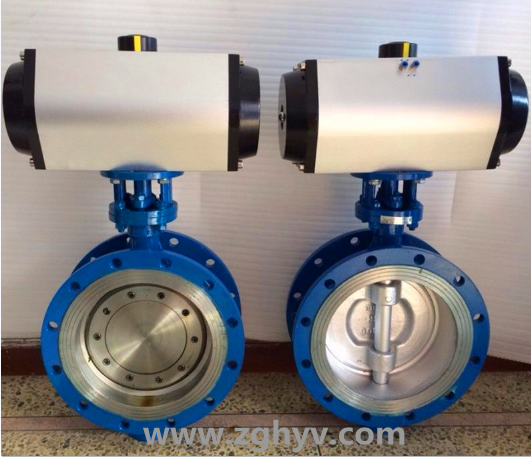

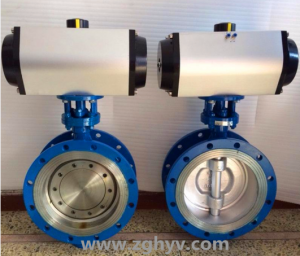

D643H气动法兰式三偏心硬密封蝶阀的执行器配件选择:
1、回讯器:也叫限位开关(APL310),远程反馈开关信号(防爆)。
2、三联件:可对气源稳压、过滤、气缸加润滑油 YT-200。
3、备注: 气缸参数请另参考所选配的气动执行器资料。
4、电气定位器:输入4~20mA信号,实现阀门调节功能。
5、电磁阀:双作用选二位五通、单作用选二位三通(防爆)。
6、手轮机构:转动手轮机构,可实现手动开、关阀。
服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
