详细资料:

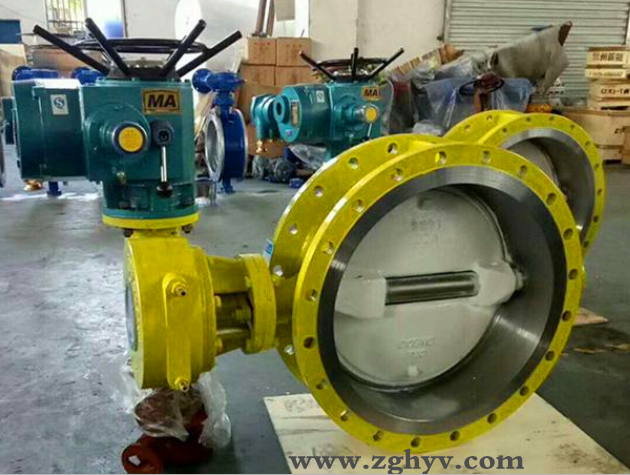

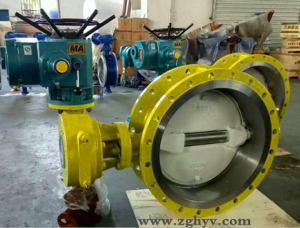

1 D943H电动蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主
要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。
2 结构原理:D943H电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
3 特点
1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、电动蝶阀可以运送泥浆,在管道口积存液体Z少。低压下,可以实现良好的密封。 调节性能好。
3、电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
4、电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
优点:
D943H电动蝶阀有以下优点:
1、电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。
2、电动蝶阀结构简单,体积小,重量轻。
3、电动蝶阀可以运送泥浆,在管道口积存液体Z少。
4、电动蝶阀低压下,可以实现良好的密封。
5、电动蝶阀调节性能好。
主要连接和尺寸
公称通径 DN | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 重量Dt343H | ||||||||||
H | Dt343H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H1 | A1 | B1 | D | D1 | z-d | D | D1 | z-d | ||
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
600 | 24 | 267 | 390 | 470 | 1225 | 480 | 660 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
700 | 28 | 292 | 430 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
800 | 32 | 318 | 470 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
900 | 36 | 330 | 510 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
1000 | 40 | 410 | 550 | 770 | 1795 | 850 | 860 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
1200 | 48 | 470 | 630 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
结构特点:
1、多层次硬密封蝶阀密封式采用软硬层金属片层叠组成,通过高精度机械加工成形,嵌装在蝶板上与发作吻合,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能。
2、采用三维偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能
3、结构 ,操作灵活,胜利、方便、不受介质压力的高、低影响,密封性能可靠,试用寿命长。
4、蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈象阀座靠近即可恢复原有密封性能,大大提高使用寿命。
主要技术参数
公称通径 | DN(mm) | 50~1200 | ||||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
适用温度 | 碳钢 :-29℃~600℃ 不锈钢-40℃~600℃ |
主要零件的材质
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
电动执行器
CXR型、HQ型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90°)运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品。
