详细资料:
执行标准
设计规范:API 6D API 608 BS 5351 GB/T12237
结构长度:ASME B16.10 GB/T 12221
法兰连接:ASME B16.5 GB/T 9113
试验与检验:GB/T 13927 API 598 API 6D

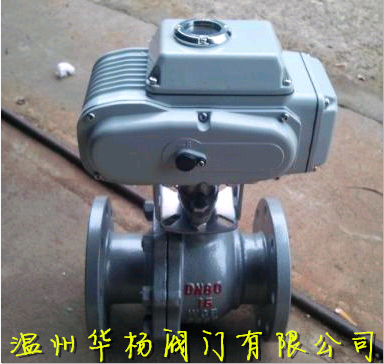

Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能 等特点。
产品外形及结构尺寸:
Q941Y 型 (PN16) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 14 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 14 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 16 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 16 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 16 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 18 | 4×ø18 |
80 | 250 | 195 | 160 | 135 | 20 | 8×ø18 |
100 | 280 | 215 | 180 | 155 | 20 | 8×ø18 |
125 | 320 | 245 | 210 | 185 | 22 | 8×ø18 |
150 | 360 | 280 | 240 | 210 | 24 | 8×ø23 |
200 | 400 | 335 | 295 | 265 | 26 | 12×ø23 |
Q941Y 型 (PN25) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 250 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 280 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 320 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 360 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 400 | 360 | 310 | 278 | 34 | 12×ø25 |
Q941Y 型 (PN40) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 220 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 250 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 280 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 320 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 400 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 400 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 502 | 375 | 320 | 282 | 38 | 12×ø30 |
Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 140 | 105 | 75 | 55 | 18 | 4×ø14 |
20 | 152 | 125 | 90 | 68 | 20 | 4×ø18 |
25 | 180 | 135 | 100 | 78 | 22 | 4×ø18 |
32 | 200 | 150 | 110 | 82 | 24 | 4×ø23 |
40 | 220 | 165 | 125 | 95 | 24 | 4×ø23 |
50 | 250 | 175 | 135 | 105 | 26 | 4×ø23 |
65 | 280 | 200 | 160 | 130 | 28 | 8×ø23 |
80 | 320 | 210 | 170 | 140 | 30 | 8×ø23 |
100 | 360 | 250 | 200 | 168 | 32 | 8×ø25 |
125 | 381 | 295 | 240 | 202 | 36 | 8×ø34 |
150 | 403 | 340 | 280 | 240 | 38 | 12×ø34 |
产品性能参数
Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀主要性能参数 | ||||
型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
Q941Y-25 | 25 | 2.5 | ||
Q941Y-40 | 40 | 4.0 | ||
Q941Y-63 | 63 | 6.3 | ||
Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蚀性介质 |
Q941Y-25P | 25 | 2.5 | ||
Q941Y-40P | 40 | 4.0 | ||
Q941Y-63P | 63 | 6.3 | ||
Q941Y-16R | 16 | 1.6 | ||
Q941Y-25R | 25 | 2.5 | ||
Q941Y-40R | 40 | 4.0 | ||
Q941Y-63R | 63 | 6.3 |
