详细资料：
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

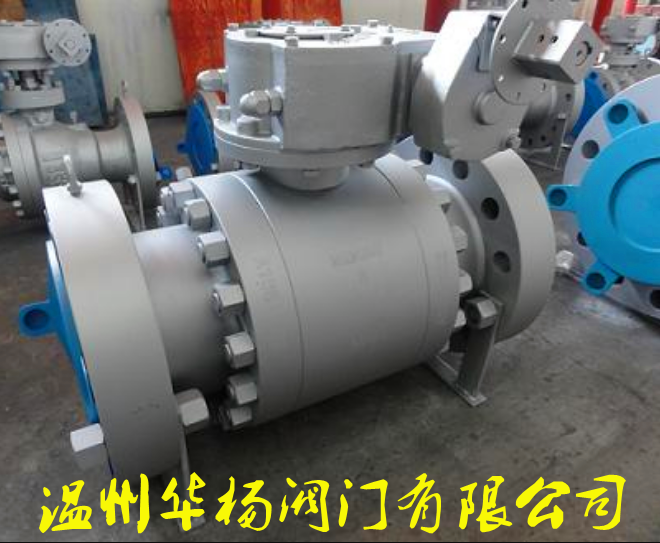

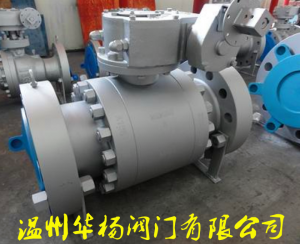

锻钢硬密封球阀的特点：
1、阀座采用圆柱形弹簧加截的金属硬密封结构， 能适应于较高温度及各种粉尘与固体颗粒介质。
2、采用下装式阀杆、设置倒密封结构，确保填 料处可靠密封及防止阀杆脱出。
3、本身具有防火防静电功能。
4、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构，防止误操作。
5、该结构球阀应按规定流向使用。
零件材料及主要参数：
配管法兰 | 压力级或 | 法兰 | 常规产品型号（法兰连接蜗轮蜗杆传动金属硬密封固定球阀） | ||||||
ASME B16.5 | CLASS150 | 凸面 | Q41Y-A1C | Q41Y-A1P | Q41Y-A1P8 | Q41Y-A1P3 | Q41YA1R- | Q41Y-A1R8 | Q41Y-A1R3 |
CLASS300 | Q41Y-A3 | Q41Y-A3P | Q41Y-A3P8 | Q41Y-A3P3 | Q41Y-A3R | Q41Y-A3R8 | Q41Y-A3R3 | ||
CLASS600 | Q41Y-A6 | Q41Y-A6P | Q41Y- A6P8 | Q41Y-A6P3 | Q41Y-A6R | Q41Y-A6R8 | Q41Y-A6R3 | ||
CLASS900 | Q41Y-A9 | Q41Y-A9P | Q41Y-A9P8 | Q41Y-A9P3 | Q41Y-A9R | Q41Y-A9R8 | Q41Y-A9R3 | ||
CLASS1500 | Q41Y-A15 | Q41Y-A15P | Q41Y-A15P8 | Q41Y-A15P3 | Q41Y-A15R | Q41Y-A15R8 | Q41Y-A15R3 | ||
GB/T9112～9124 | PN20 | 凸面 | Q41Y-20C | Q41Y-20P | Q41Y-20P8 | Q41Y-20P3 | Q41Y-20R | Q41Y-20R8 | Q41Y-20R3 |
PN50 | Q41Y-50 | Q41Y-50P | Q41Y-50P8 | Q41Y-50P3 | Q41Y-50R | Q41Y-50R8 | Q41Y-50R3 | ||
PN110 | Q41Y-110 | Q41Y-110P | Q41Y-110P8 | Q41Y-110P3 | Q41Y-110R | Q41Y-110R8 | Q41Y-110R3 | ||
PN150 | Q41Y-150 | Q41Y-150P | Q41Y-150P8 | Q41Y-150P3 | Q41Y-150R | Q41Y-150R8 | Q41Y-150R3 | ||
PN260 | Q41Y-260 | Q41Y-260P | Q41Y-260P8 | Q41Y-260P3 | Q41Y-260R | Q41Y-260R8 | Q41Y-260R3 | ||
JB/T74～90 | PN16 | 凸面 | Q41Y-16C | Q41Y-16P | Q41Y-16P8 | Q41Y-16P3 | Q41Y-16R | Q41Y-16R8 | Q41Y-16R3 |
PN25 | Q41Y-25 | Q41Y-25P | Q41Y-25P8 | Q41Y-25P3 | Q41Y-25R | Q41Y-25R8 | Q41Y-25R3 | ||
PN40 | 凹凸面 | Q41Y-40 | Q41Y-40P | Q41Y-40P8 | Q41Y-40P3 | Q41Y-40R | Q41Y-40R8 | Q41Y-40R3 | |
PN63 | Q41Y-63 | Q41Y-63P | Q41Y-63P8 | Q41Y-63P3 | Q41Y-63R | Q41Y-63R8 | Q41Y-63R3 | ||
PN100 | Q41Y-1000 | Q41Y-100P | Q41Y-100P8 | Q41Y-100P3 | Q41Y-100R | Q41Y-100R8 | Q41Y-100R3 | ||
主要 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
阀座 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
垫片 | 304+柔性石墨缠绕垫片 | 304L+柔性石墨缠绕垫片 | 316+柔性石墨缠绕垫片 | 316L+柔性石墨缠绕垫片 | |||||
填料 | 柔性石墨 | ||||||||
适用 | 适用介质 | 非腐蚀性介质 | 硝酸类腐蚀介质 | 强氧化性介质 | 醋酸类腐蚀性介质 | 尿素类腐蚀性介质 | |||
适用温度 | ≤425℃ | ≤540℃ | ≤425℃ | ≤540℃ | ≥455℃ | ||||
蜗轮蜗杆传动金属硬密封球阀 | 在相应的手动型号Q后插入"3"表示，示例：Q341Y-A1C | ||||||||
气动金属硬密封球阀 | 在相应的手动型号Q后插入"6"表示，示例：Q641Y-A1C | ||||||||
电动金属硬密封球阀 | 在相应的手动型号Q后插入"9"表示，示例：Q941Y-A1C | ||||||||
缩径金属硬密封球阀 | 在相应的手动型号Q后插入"S"表示，示例S：Q941Y-A1C | ||||||||
服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
