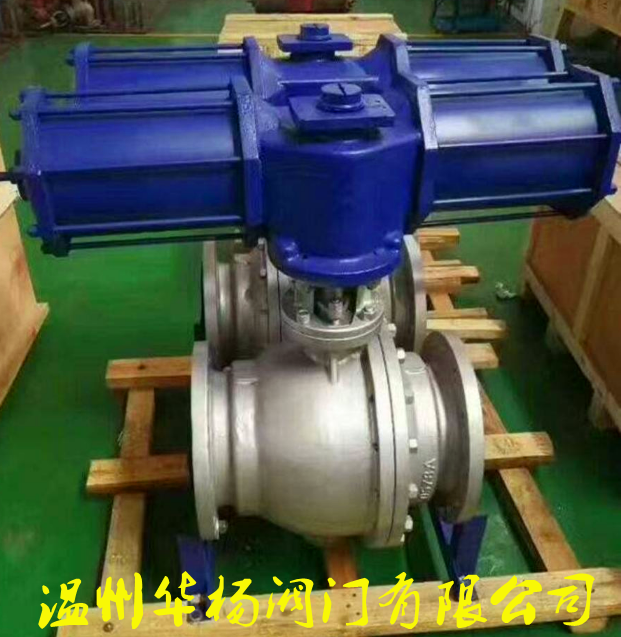

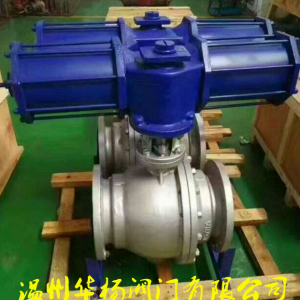

气动硬密封球阀

产品详情

详细资料:

气动硬密封球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。 的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。

气动球阀适用介质:水、气、油品、天然气和酸碱腐蚀性介质。

气动球阀适用温度:-196~425℃,

气动球阀驱动方式:手动、蜗轮、气动、电动、液动等。

设计制造标准

深气动球阀规范

设计标准

结构长度

法兰标准

对焊端标准

检验与试验标准

国标固定球阀

GB/T12237

GB/T12221

GB9113 JB/T9113 HG20592等

GB/T12224

GB/T13927 JB/T9092

美标固定球阀

API6D

ANSI B16.10

ANSI B16.5

ANSI B16.25

API598

主要零件材质说明

零件名称

气动固定球阀主要部件材质清单表及温度说明

气动软密封固定球阀

气动硬密封固定球阀

WCB

A105

CF8-304

CF8M-316

CF3M-316L

WCB

A105

CF8-304

CF8M-316

CF3M-316L

阀体

WCB

A105

CF8-304

CF8M-316

CF3M-316L

WCB

A105

CF8-304

CF8M-316

CF3M-316L

球阀

201 13CR A105 304 316 316L A3 F51等

A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等

阀座密封

PTFE RPTFE PPL PEEK NYLON

A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等

阀杆

13CR F6A 304 316 316L 416等

F6A 304 316 316L 416等

工作温度

≤150℃

≤150℃

≤150℃

≤150℃

≤150℃

≤425℃

≤425℃

≤300℃

≤300℃

≤300℃

主要外形和连接尺寸:

Q647Y-16

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

25

1″

140

115

85

65

4-Φ14

16

3

217

190

32

1 1/4″

165

140

100

76

4-Φ18

18

3

260

210

40

1 1/2″

165

150

115

84

4-Φ18

18

3

293

210

50

2″

203

165

125

99

4-Φ18

20

3

309

247

65

2 1/2″

222

185

145

118

4-Φ18

20

3

344

247

80

3″

241

200

160

132

8-Φ18

20

3

421

276

100

4″

305

220

180

156

8-Φ18

22

3

485

348

125

5″

356

250

210

184

8-Φ18

22

3

560

378

150

6″

394

285

240

211

8-Φ23

24

3

655

432

200

8″

457

340

295

266

12-Φ23

24

3

847

524

250

10″

533

405

335

319

12-Φ26

26

3

980

648

主要外形和连接尺寸:

Q647Y-25

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

25

1″

165

1115

85

65

4-Φ14

16

3

217

190

32

1 1/4″

178

140

100

76

4-Φ18

18

3

260

210

40

1 1/2″

190

150

115

84

4-Φ18

18

3

293

210

50

2″

216

165

125

99

4-Φ18

20

3

309

247

65

2 1/2″

241

185

145

118

4-Φ18

22

3

344

276

80

3″

283

200

160

132

8-Φ18

24

3

421

348

100

4″

305

235

190

156

8-Φ23

24

3

4185

378

125

5″

381

270

220

184

8-Φ26

26

3

580

432

150

6″

403

300

250

211

8-Φ26

28

4

655

524

200

8″

502

360

310

274

12-Φ26

30

4

847

648

250

10″

588

425

370

330

12-Φ30

32

4

980

715

结构长度:GB12221
法兰标准:GB9113亦可按ANSI B165、JIS B2212


产品特点

1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

2、密封性能可靠:STL合金喷于不锈钢阀座上,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。

3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复

5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。

固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
