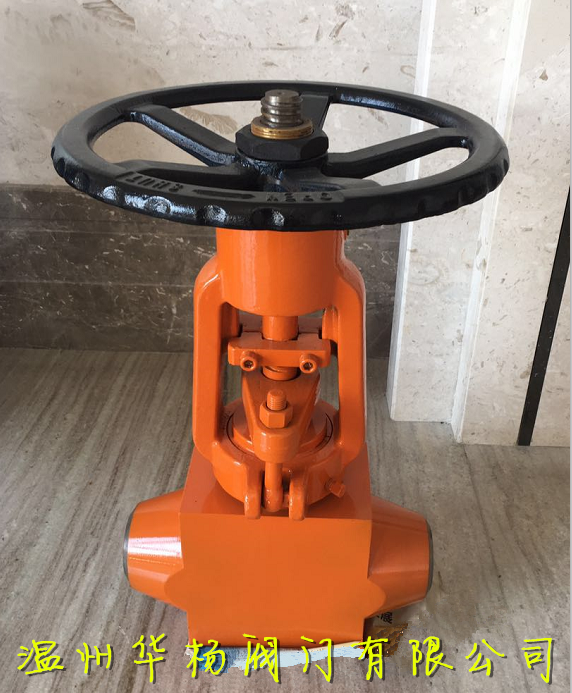

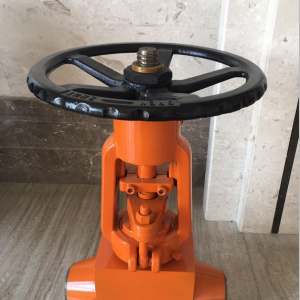

焊接截止阀|焊接闸阀

详细资料：

基本参数：

公称通径：DN10-125mm

公称压力：PN10-42.0mpa

适用介质：蒸汽、水和腐蚀介质

介质温度：-50℃～700℃

1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90度，便于远距离的控制。
5.维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空Z高压力都可应用。
品牌/型号：温州华杨阀门/南通型式截止阀J61Y  类型(通道位置)：直动式 标准：国标 公称通径：15-150（mm）mm 工作温度：常温 材质：铬钼钢 流动方向：单向 压力环境：高压 零部件及配件：阀体  型号：南通型截止阀J61Y 形态：隔膜式 连接形式：焊接 品牌：温州华杨     适用介质：蒸汽 驱动方式：手动 外形：大型 主要外形尺寸、连接尺寸及重量

特点
1、阀门采用直通式结构。
２、为避免在使用过程中，介质对密封副的高速冲刷，密封副采用双阀座结构，先节流并阻断脏物，再
利用节流后的介质使密封面得到自清洁，从而彻底解决了在阀门关闭时，由于较脏的介质压在阀座密
封面上，使阀门产生泄漏和使用寿命短的问题。
3、公称通径DN≤50mm 的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接，DN65 以上的抗冲刷截止阀

的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便，安全可靠。

4、阀门两端支管为焊接连接。
5、阀座、阀瓣密封面均采用进口钴基硬质合金喷焊而成。密封面具有硬度高，耐磨擦，抗擦伤等特点。
6、采用氮化钢做为阀杆材料，使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤，同时具有防腐蚀，使用
寿命长的特点。
注意事项
1、本阀门只作全开或全关使用，不能作调节阀使用。
2、阀门在锅炉1.5倍工作压力强度试验时禁止操作，以免损坏密封面。
3、传动部位应保持清洁，定期加注润滑油。
4、开启或关闭应用手轮或电动装置，尽量不借助于杠杆或其它工具。
5、介质流向为高进低出（倒流） ，安装时保证介质流向与阀体上流向箭头方向一致，切勿装反。
6、阀门可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合金钢材料的阀门。

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
