电站阀您现在的位置: 首页  > 电站阀

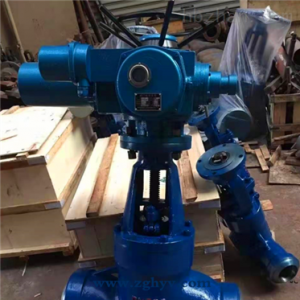

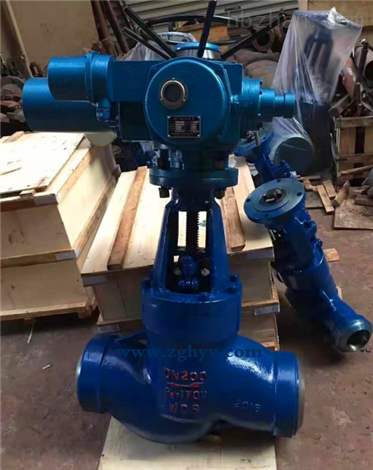

自密封焊接截止阀

产品详情

详细资料:

标准规范:
设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

J961Y电站截止阀适用于石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。
阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
阀盖填料函深度合理,填料加缓蚀剂,密封可靠。
电动截止阀配有DZW系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使用,也可按用户要求选配电动装置。

主要优点:

1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2)密封面不易磨损、擦伤,密封性较好,寿命较长。
3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

主要特点及用途

①阀门与管路连接采用焊接式结构,安装方便,无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

⑤多种结构形式,便于用户选择。


主要尺寸:

型号

公称通径
DN(mm)

主要外形尺寸及连接尺寸 (mm)

电装型号

重量
(Kg)

d

L

L1

L2

H

J961Y-250

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

56

420

437

277

1060

DZW45

230

80

80

470

526

283

1280

DZW90

270

100

84

560

526

283

1290

DZW90

310

J961Y-320

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1140

DZW90

340

80

80

470

526

283

1350

DZW120

460

100

96

560

554

309

1500

DZW180

610

J961Y-P57170V

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.2

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1543

DZW90

785

80

74

470

526

283

1790

DZW120

1089

100

88

560

554

309

1890

DZW180

1450

工作原理

    产品设计制造按E101和JB/T3595—93标准的规定,结构合理,性能优良,造型美观。阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。  阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。  阀杆经调质和表面氮化处理,有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理,填料加缓蚀剂,密封可靠。焊接连接的截止阀适用子公称压力为20.0—32.0MPa及P54100V—P57170V,工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
