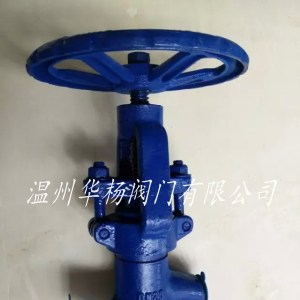

焊接截止阀|焊接闸阀

详细资料：

本实用新型公开了一种自密封截止阀，包括阀体、阀盖、齿条和步进电机，所述阀体的内部设置有流道，所述阀盖的一端安装有支撑架，所述支撑架的顶端安装有步进电机，所述步进电机的输出端横向安装有传动轴，且传动轴延伸Z阀盖的内部，所述传动轴远离步进电机的一端安装有齿轮，所述阀盖的内部竖向安装有齿条，且齿条与齿轮相互配合，所述齿条穿过阀盖的顶部，所述齿条的底端安装有柱塞。本实用新型通过设置有步进电机，使得齿条做上下升降的运动，从而使得工作人员能远距离控制装置的开启、关闭，解决装置因安装在过高的地方，不方便工作人员手动操作的问题。

电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

电站自密封截止阀结构特点结构特点：

1，采用无中法兰夹箍销轴式，内螺纹和键链接，中法兰螺栓连接等结构．
2，阀体，阀盖机械加工全部在自动线上完成，具有重量轻，加工精度高等特点．
3，阀座，阀瓣密封面均彩钴基硬质合金等离子喷焊而成，耐磨，抗擦伤性能好．
电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

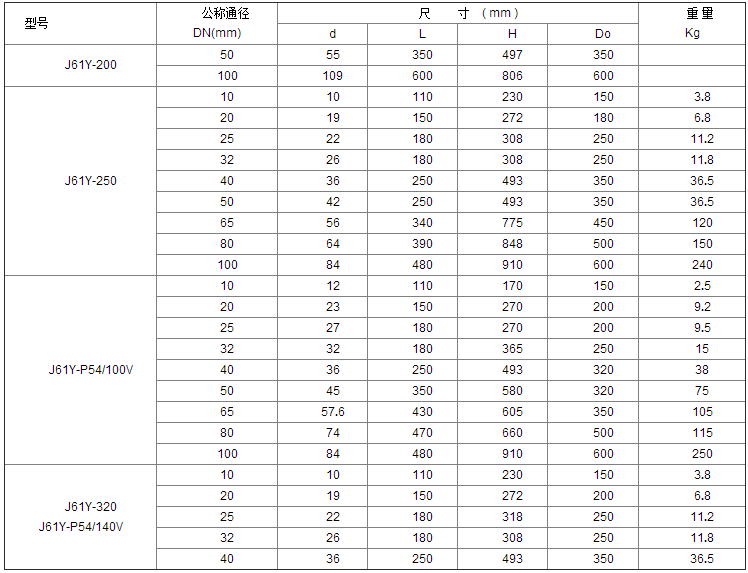

尺寸：

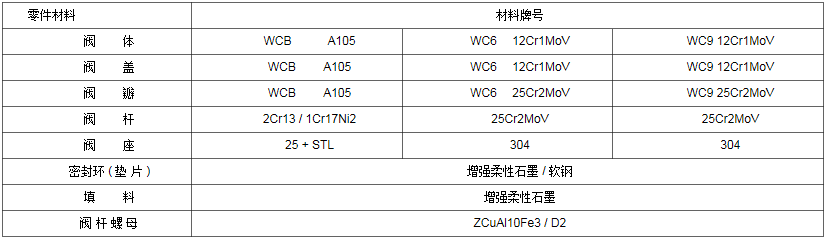

零件材质：

结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

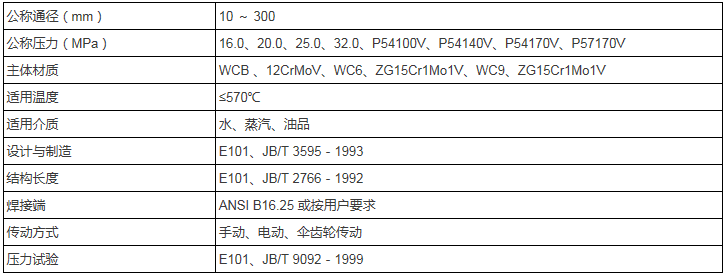

执行标准

结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3. 密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：

1. 流体阻力大，开启和关闭时所需力较大。

2. 不适用于带颗粒、粘度较大、易结焦的介质。

3. 调节性能较差。
