详细资料:
工作原理
打开出口阀,给水泵启动,给水达到一定压力后,主阀瓣在给水压力的作用下被推离主阀座,打开主阀口,给水即流出。同时由于主阀瓣的移动,带动连杆摆动,拨动排空阀片,使再循环阀片封闭空排口,关闭循环旁阀。当给水流量减小时,主阀瓣在主阀弹簧力的作用下被推向主阀座,在关闭主阀的同时,带动连杆拨开排空阀片,开启再循环门维持水泵***小的允许流量。当停泵时,给水口失压,主阀瓣自动关闭主阀口通道,防止高压水锤对给水系统的破坏。
空排止回阀H48H H48Y结构特点
1、阀门由止回阀和再循环旁路控制阀与节流装置组成。
2、该阀配合再循环旁路阀工作,能防止高压水锤对给水系统的破坏,维持系统安全运行。
3、主阀瓣随管路流量或压力变化而移动,借助介质压力及弹簧作用力关闭主阀口,随即带动旁路阀开启,自动保持水泵***小的允许流量。当主阀全开时,旁路阀随之关闭。
4、阀芯采用特殊的流线结构设计,具有准确的控制流量功能,在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。
5、阀门密封面采用钴基硬质合金堆焊而成,耐磨、耐冲刷、耐气蚀、密封可靠,使用寿命长。
6、维护及检修方便、快捷
7、阀门适宜垂直安装。

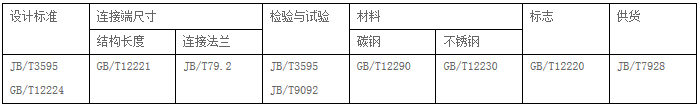

应用规范:
主要连接尺寸:
用途
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵。该阀配合水泵Z小流量自动再循环旁阀工作,当给水泵在低负荷或出口截门关闭状态时,自动再循环旁路阀处于开启位置,以保证水泵的安全运行。当空排止回阀(主阀)开启时,再循环旁路阀就自动关闭。
主要零件材质:
