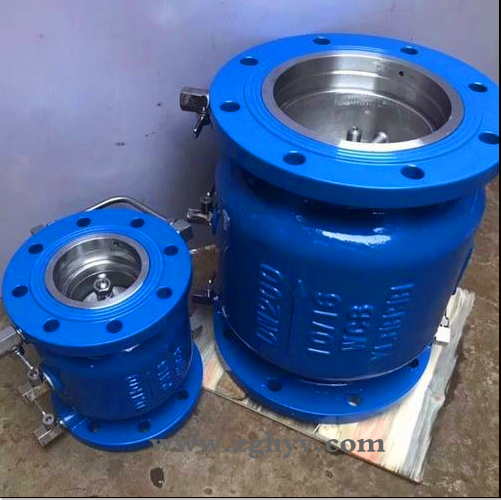

碳钢低阻力倒流防止器

产品详情

详细资料:

工作原理:

低阻力倒流防止器是利用水力控制的原理,采用与减压型倒流防止器完全不同的控制方式,既可确保以空气隔断形式存在的Z高等级的隔断安全性,又可有效地降低水头损失,在流速V=2.5m/s时,水头损失h=2~3m;外形尺寸较小,可以水平或垂直安装,基本上达到了理想倒流防止器的要求。


(1). 正常供水:
a. 清洁市政生活水从*级止回阀经过排水器到第二级止回阀出口向用户供水,*级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而隔膜下腔与*级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差ΔP1=0.035MPa,推动阀瓣下移,排水器关闭,倒流防止器正常供水;
b. 当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差ΔP1=0.035MPa,排水器仍呈关闭状态,如进口压力下降,中间腔和阀前压差ΔP1≤0.022MPa时,则排水器控制弹簧推开阀芯,打开排水器让中间腔排水,使ΔP1保持在0.035MPa;


(2)密封失灵时:
a. 球墨铸铁倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生渗漏,第二级止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如*级止回阀同时密封破坏,由于第二级止回阀倒流回的高压水已泄压减压,故不会倒流回*级止回阀。
b. 当阀后压力高于阀前压力时,如供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。


(3)本阀开启压力≤0.07MPa,规范规定在0.06~0.1MPa范围内,进水口止回阀工作压差为0.035MPa,总的压力损失请参考曲线图。


概述:
低阻力倒流防止器LHS743X由两个隔开的止回阀和一个液压传动的泄水阀组成。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中间腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。一般来说,本产品适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。


用途:
主要用于城镇供水管网与各类用户管网之间,自来水总管和小区用户水表后;或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。



安装部位:
1. 低阻力防水倒流止回阀自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管,安装于接出管起端。
3. 生活饮用水水箱的进水管上(水箱底部进水时)。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 低阻力防水倒流止回阀安装地应保持环境的清洁卫生,必要时对环境进行消毒。

外形尺寸表 mm

型号公称通径
DN
外 形 尺 寸 (mm)排水口直径DN1重量
kg
阀体材质连接方式
LHH1Bφn-d



LHS743X-16Q


LHS743X-16P
501852701601651254-Φ191/2”11.5球墨铸铁或不锈钢法兰
652102851661851454-Φ193/4”13.6
802253101762001608-Φ193/4”18.8
1002503351952201808-Φ191”26.5
1503404102352852408-Φ221”52.5
2004004662663402958-Φ221 1/4”78球墨铸铁
25055058032040535012-Φ221 1/2110
30070067541546040012-Φ221 1/2138

调试步骤:
在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启使用时,为了防止剧烈动作时损伤O形圈移位和内部组件的损伤,有必要遵循以下步骤:关 闭出口闸阀,慢慢打开进水闸阀,主水缓慢充满阀内腔,打开各个测试球除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。
