水力控制阀您现在的位置: 首页  > 水力控制阀

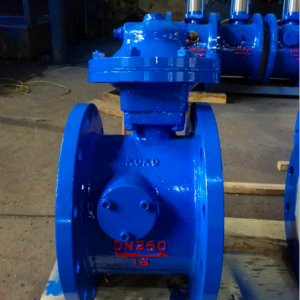

管力阀

产品详情

详细资料:

工作原理:
1.开阀
     当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部,在水的压力下推动活塞上下带动小阀板缓慢开启,大阀板在水力的推动下与小阀板同时开启,完成开阀。
2.关阀
     停泵时阀内流速急剧降低,大阀板在重力的作用下快速关闭,截断90%的水流,出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部,在水的压力下推动活塞带动小阀板缓慢关闭,*终实现关闭。
三:BFDG7M41HR管力阀主要特点:
1)管力阀结构;本阀门由阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。
2)管力阀工作原理:管力阀在泥沙和杂物较多的一些情况下(如黄河水质,污水处理系统等),阀门控制管路容易被堵塞,导致阀门失灵;大的杂物还容易把阀板卡住,导致阀门密封不严;还有一些特殊情况,阀门开关时水锤很大,导致阀门开关时响声巨大,甚Z造成事故。

外形尺寸:

公称通径

D1

D2

L

Z-φd

重量(kg)

150

285

240

260

8-φ22

75

200

340

295

280

8-φ22

100

250

395

350

300

12-φ23

140

300

445

400

320

12-φ22

180

350

505

460

350

16-φ22

230

400

565

515

410

16-φ27

290

450

615

565

445

20-φ26

370

500

670

620

495

20-φ26

420

600

780

725

580

20-φ30

720

700

895

840

660

24-φ30

830

零部件:

零件名称

阀体

阀心

阀轴

密封面

填料

材料名称

球墨铸铁

球墨铸铁

不锈钢

橡胶

O形密封圈

柔性石墨

碳钢

碳钢

不锈钢

不锈钢

性能规范:

名称

公称通径

适用温度℃

适用介质

流阻系数

Z低工作压力(Mpa)

参数

DN200-DN2000

0-120

泥污、污水

油品、海水

0.3-1.1

≥0.1

名称

关阀时间(可调)

开阀时间(可调)

结构长度标准

法兰标准

泄漏量

参数

快关1-3秒

慢关5-90秒

20-60秒

GB2221-89

BG/T79-94

GB/T13927-92

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
