水力控制阀您现在的位置: 首页  > 水力控制阀

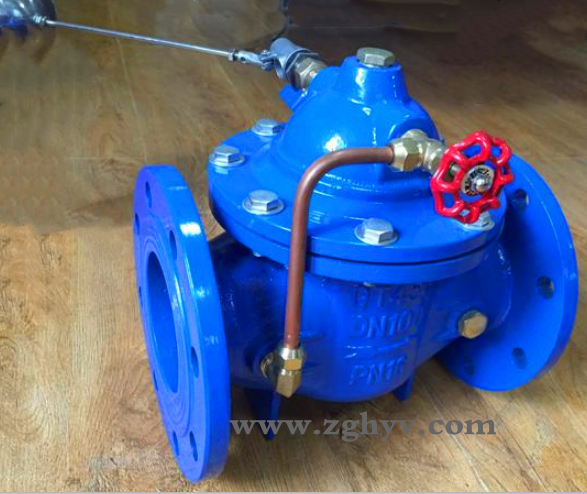

遥控浮球阀

产品详情

详细资料:

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升Z设定高度时,浮球浮起关闭遥控浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,遥控浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

产品概述:

100X不锈钢遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。本系列遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。


主要零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢



连接尺寸(PN 1.0-2.5MPa):

公称通径

    尺    寸(mm)

    DN(mm)

L

    A1

    A

    H1

    H

    F

    20

    150

    130

    325

    179

    212

    116

    25

    160

    130

    325

    179

    212

    116

    32

    180

    130

    325

    179

    212

    116

    40

    200

    140

    335

    210

    265

    168

    50

    203

    140

    335

    210

    265

    168

    65

    215

    140

    335

    215

    310

    180

    80

    241

    145

    345

    245

    350

    210

    100

    270

    155

    365

    305

    460

    284

    125

    300

    165

    385

    365

    520

    310

    150

    330

    180

    410

    415

    570

    370

    200

    400

    205

    465

    510

    840

    463

    250

   480

    225

    505

    560

    890

    525

    300

    550

    245

    545

    658

    1030

    625

    350

    622

    275

    595

    696

    1090

    705

    400

    685

    285

    625

    735

    1150

    778

    450

    750

    285

    625

    735

    1150

    778

    500

    811

    410

    780

    750

    1110

    690

    600

    935

    456

    888

    850

    1286

    785

压力测试:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

安装示意图:
