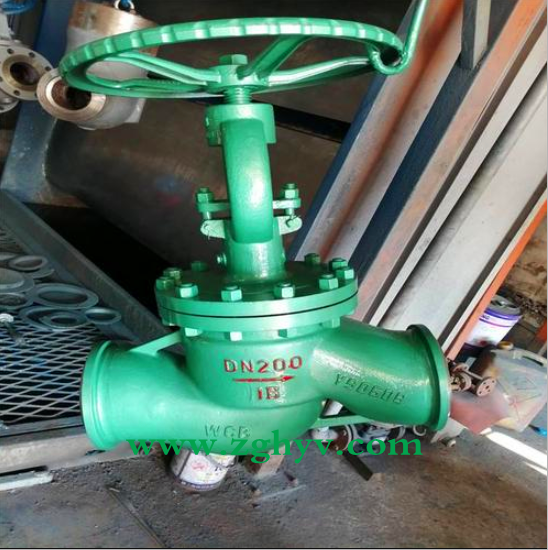

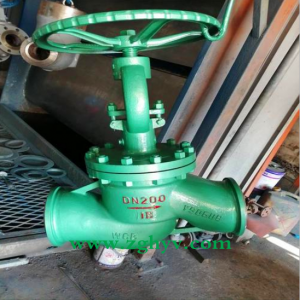

真空截止阀

产品详情

详细资料:

NKJ61H真空截止阀产品结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

NKJ61H真空截止阀主要零件的材料说明:

阀 体

25、WCB

Cr5Mo

阀 盖

25、WCB

Cr5Mo

支 架

25、WCB

Cr5Mo

阀 瓣

2Cr13、WCB

Cr5Mo

阀 杆

2Cr13

38CrMoAL、25Cr2MoV

阀 座

25、304

304

密封环

膨胀柔性石墨

填 料

膨胀柔性石墨

阀杆螺母

ZCuA110Fe3

NKJ61H真空截止阀主要性能参数:

型号

NKJ61H-16C~160C

NKJ61Y-16C~160C

NKJ61W-16P~160P

工作压力(MPa)

1.6~16.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7

NKJ61H真空截止阀主要外形及连接尺寸:

1.6MPa

DN

L

D

D1

D2


n-Φd

H

D0


10

130

90

60

40

14

4-Φ14

198

120

15

130

95

65

45

14

4-Φ14

218

120

20

150

105

75

55

14

4-Φ14

258

140

25

160

115

85

65

14

4-Φ14

275

140

32

180

135

100

78

16

4-Φ18

280

160

40

200

145

110

85

16

4-Φ18

330

180

50

230

160

125

100

16

4-Φ18

350

200

65

290

180

145

120

18

4-Φ18

370

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

415

320

125

400

245

210

185

22

8-Φ18

460

360

150

480

280

240

210

24

8-Φ23

510

450

200

600

335

295

265

26

12-Φ23

710

500

250

650

405

335

320

30

12-Φ25

786

550

300

750

460

410

375

30

12-Φ25

925

600

NKJ61H真空截止阀主要外形及连接尺寸:

2.5MPa

DN

L

D

D1

D2


n-Φd

H

D0


10

130

90

60

40

16

4-Φ14

198

120

15

130

95

65

45

16

4-Φ14

218

120

20

150

105

75

55

16

4-Φ14

258

140

25

160

115

85

65

16

4-Φ14

275

140

32

180

135

100

78

18

4-Φ18

280

160

40

200

145

110

85

18

4-Φ18

330

180

50

230

160

125

100

20

4-Φ18

350

200

65

290

180

145

125

22

8-Φ18

400

280

80

310

195

160

135

22

8-Φ18

355

280

100

350

230

190

160

24

8-Φ23

415

320

125

400

270

220

188

28

8-Φ25

460

360

150

480

300

250

218

30

8-Φ25

510

450

200

600

360

310

278

34

12-Φ25

710

500

250

622

425

370

332

36

12-Φ30

786

550

300

698

485

430

390

40

16-Φ30

925

600

NKJ61H真空截止阀主要外形及连接尺寸:

4.0MPa

DN

L

D

D1

D2

D6


n-Φd

H

D0


10

130

90

60

41

35

14

4-Φ14

198

120

15

130

95

65

45

40

16

4-Φ14

233

120

20

150

105

75

55

51

16

4-Φ14

295

140

25

160

115

85

65

58

16

4-Φ14

285

160

32

180

135

100

78

66

18

4-Φ18

302

160

40

200

145

110

85

76

18

4-Φ18

355

200

50

230

160

125

100

88

20

4-Φ18

373

200

65

290

180

145

120

110

22

8-Φ18

408

280

80

310

195

160

135

121

22

8-Φ18

436

280

100

350

230

190

160

150

24

8-Φ23

480

320

125

4001

270

220

188

176

28

8-Φ25

588

360

150

480

300

250

218

204

30

8-Φ25

611

400

200

600

375

320

282

260

38

12-Φ30

720

400

NKJ61H真空截止阀主要外形及连接尺寸:

6.4MPa

15

170

105

75

55

40

18

4-14Φ

195

400


20

190

125

90

68

51

20

4-Φ18

228

160

25

210

135

100

78

58

22

4-Φ18

275

180

32

230

150

110

82

66

24

4-Φ23

325

200

40

260

165

125

95

76

24

4-Φ23

360

240

50

300

175

135

105

88

26

4-Φ23

410

280

65

340

200

160

130

110

28

8-Φ23

450

320

80

380

210

170

140

121

30

8-Φ23

485

360

100

430

250

200

168

150

32

8-Φ25

537

400

125

500

295

240

202

176

36

8-Φ30

631

400

150

550

340

280

240

204

38

8-Φ34

646

450

200

650

405

345

300

260

44

12-Φ34

813

500

NKJ61H真空截止阀主要外形及连接尺寸:

10.0MPa

10

170

100

70

50

35

20

4-Φ14

198

140


15

170

105

75

55

40

20

4-Φ14

202

140

20

190

125

90

68

51

22

4-Φ18

228

160

25

210

135

100

78

58

24

4-Φ18

250

180

32

230

150

110

82

66

24

4-Φ23

326

200

40

260

165

125

95

76

26

4-Φ23

360

240

50

300

195

145

112

88

28

4-Φ25

414

280

65

340

220

170

138

110

32

8-Φ25

434

320

80

380

230

1810

148

121

34

8-Φ25

547

360

100

430

265

210

172

150

38

8-Φ30

621

400

125

500

310

250

210

176

42

8-Φ34

732

400

150

550

350

290

250

204

46

12-Φ34

840

450
