详细资料:
截止阀的主要优点:
1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2)密封面不易磨损、擦伤,密封性较好,寿命较长。
3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。
主要特点及用途
①阀门与管路连接采用焊接式结构,安装方便,无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
⑤多种结构形式,便于用户选择。

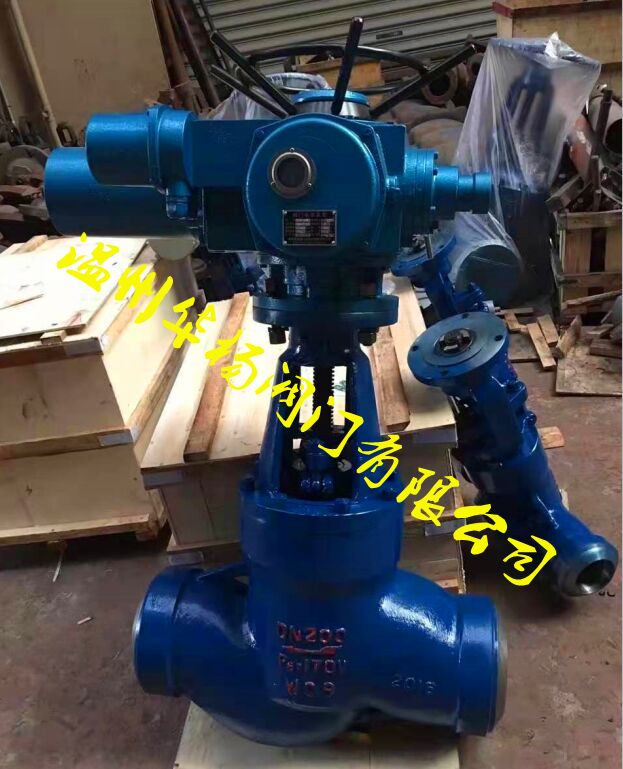

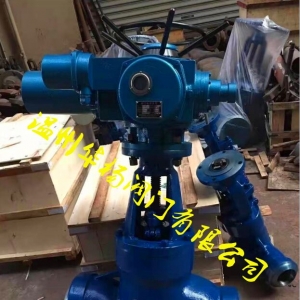

J961Y-P54140V高温高压电动截止阀产品结构特点:
1.产品设计制造按ANSIB16.34、E101标准,可与jin口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(slite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。
制造标准参数:
设计与制造 | JB/T3595 | |
连接端尺寸 | 结构长度 | JB/T3595 |
焊端尺寸 | JB/T79 | |
检验与试验 | JB/T3595 | |
材料 | 碳钢 | GB/T12229 |
合金钢 | ZB/J98015 | |
标志 | GB/T12220 | |
供货 | JB/T7928 |
主要零件材料及其适用范围:
型号 | 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
J961Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
J961Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
J961Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 |
链接尺寸图:
主要外形连接尺寸及重量:
型号 | 公称压力 (Mpa) | 公称通径 DN(mm) | 标准值 | ||||||||
L | d | D1 | D2 | h | Do | H | H1 | 质量(kg) | |||
J961Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J961Y-P54/170V | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J961Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J961Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J961Y-P54/200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J961Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J961Y-P54/170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J961Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J961Y-320PI | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J961Y-P54/200V | P5420 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
J961Y-320 | 32 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
J961Y-P541/70V | P5417 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
J961Y-P54140V高温高压电动截止阀工作原理
产品设计制造按E101和JB/T3595—93标准的规定,结构合理,性能优良,造型美观。阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 阀瓣、阀座的密封面采用司太立(slite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。 阀杆经调质和表面氮化处理,有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理,填料加缓蚀剂,密封可靠。焊接连接的截止阀适用子公称压力为20.0—32.0MPa及P54100V—P57170V,工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。
工作原理:
工作原理 开启过程
1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到 位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
