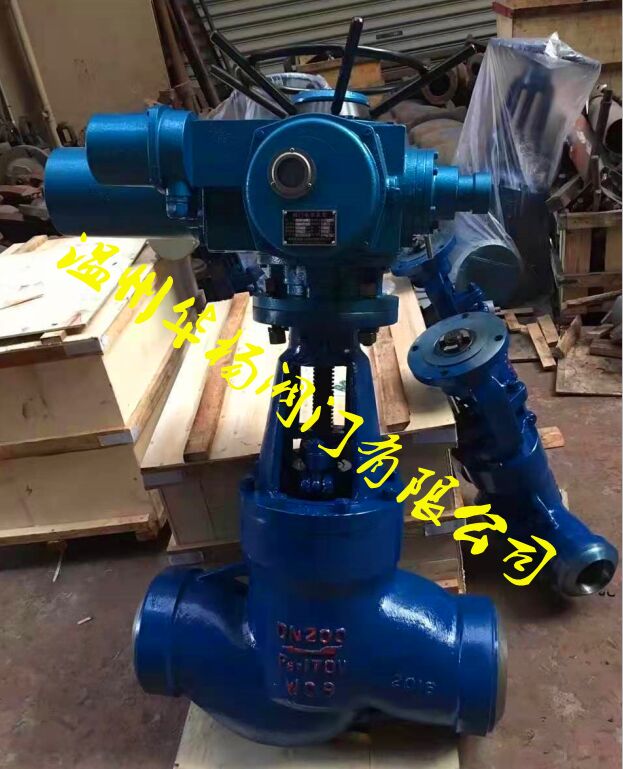

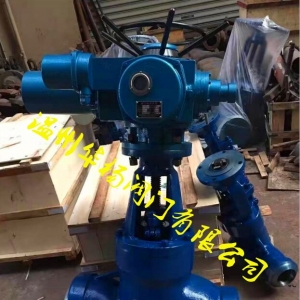

J961Y-P54100V高温高压电动截止阀

产品详情

详细资料:

J961Y-P54 100V高温高压电动截止阀阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠


高温高压电动截止阀的主要优点:

1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。

2)密封面不易磨损、擦伤,密封性较好,寿命较长。

3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

主要特点及用途

①阀门与管路连接采用焊接式结构,安装方便,无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

⑤多种结构形式,便于用户选择。

高温高压电动截止阀适用于公称压力PN20.0~32.0Mpa及P(54)100V~P(57)170V,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。


高温高压电动截止阀技术标准:
1、阀门设计与制造按API 623-2013、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的规定;
2、阀门试验按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的规定;
3、结构长度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸;
4、焊接坡口按ASEM B16.25-2012、JB/T 3595-2002,NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸;
5、压力温度额定值按ASME B16.34-2013和GB/T 12224-2005等的规定。

零件材料:

零件名称材料牌号
阀体WCBWC6WC9
阀板WCBWC6WC9
阀盖2512Cr1MoVA
阀杆2Cr1320Cr1MoVA
阀座2512Cr1MoVA
密封环S软钢(增强柔性石墨)S软钢(增强柔性石墨)S软钢(增强柔性石墨)
填料增强柔性石墨
支架WCBWCB或WC6
阀杆螺母 ZQAL9-4
四开环1Cr1320Cr1MoVA

外形尺寸表:

公称通径J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和I连接尺寸(mm)
LD1D2D3αH
151501736/37.5°518
201702242/37.5°518
251702642/37.5°518
321803144/37.5°560
402303860/37.5°545
503505082/32°748
653306910011032°829
804708410813032°898
10056010714416532°913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
151501740/37.5°518
201702246/37.5°518
251702646/37.5°518
321803149/37.5°560
402303860/37.5°545
503505090/32°748
653306910411532°829
804708411014032°898
10056010714817032°913

性能规范:

型号公称压力试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质
强度试验密封试验/上密封试验
Z961(960、962)
Y-250
2537.527.5-≤425水、蒸汽
Z961(960、962)
Y-320
3248.036.0-≤425
Z961(960、962)
Y-P54 100
-30.022.0P5410≤540蒸汽
Z961(960、962)
Y-P54 170
-48.036.0P5417≤540
