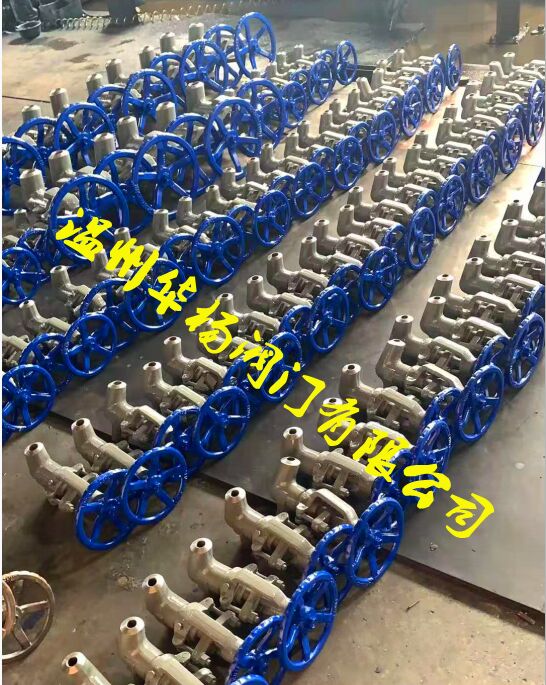

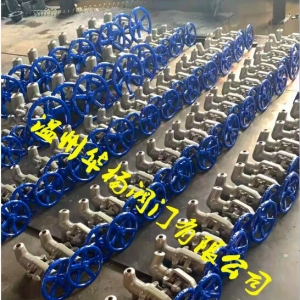

J61Y-P54170V南通式截止阀

产品详情

详细资料:

J61Y-P54170V南通式截止阀结构特点:
1,采用无中法兰夹箍销轴式,内螺纹和键链接,中法兰螺栓连接等结构.
2,阀体,阀盖机械加工全部在自动线上完成,具有重量轻,加工精度高等特点.
3,阀座,阀瓣密封面均彩钴基硬质合金等离子喷焊而成,耐磨,抗擦伤性能好.
4,阀杆表面经抗蚀氮化处理.
5,可安装在管道的任何位置上.≤ DN80介质向从下往上流(正流"低进高出")
≥DN100介质流向从上往下流(逆流"高进低出").

主要尺寸:

公称通径主要外形尺寸和I连接尺寸(mm)
LD1D2D3α970HDo
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10120122537.5°185140
15150173637.5°247200
20170224237.5°248200
25170264237.5°248240
32180314437.5°248.5280
40230386037.5°440280
50350508232°450320
653306910011032°669400
804708410813032°669450
10056010714416532°755500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10120122837.5°189140
15150174037.5°250200
20170224637.5°252200
25170264637.5°254240
32180314937.5°254280
40230386037.5°440280
50350509032°455320
653306910411032°630400
804708411014032°672450
10056010714817032°761500

结构特点主要零件材料及主要用途

1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、  上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、  单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、  楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、  密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360度均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

J61Y-P54 170V南通式截止阀性能规范:


型号

公称压力
PN (MPa )

试验压力 (MPa )

适用温度 (℃)

适用介质

强度试验

密封试验

J61Y - 200

20.0

30

22

425


蒸汽
油品

J61Y - 250

25.0

37.5

27.5

J61Y - 320

32.0

48

35.2

J61Y – P54/100V

P54/100V

30

11

540

J61Y - P54/140V

P54/140V

40

15.4

J61Y - P54/170V

P54/170V

48

19

J61Y - P57/170V

P57/170V

63

19

570

J61Y-P54 170V南通式截止阀标准与规范:

设计与制造

结构长度

压力 – 温度等级

试验标准

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

主要零件材料:

零件材料

材料牌号

阀   体

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

阀   盖

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

阀   瓣

WCB   A105

WC6  25Cr2MoV

WC9 25Cr2MoV

阀   杆

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

阀   座

25 + STL

304

304

密封环 ( 垫 片 )

增强柔性石墨 / 软钢

填   料

增强柔性石墨

阀 杆 螺 母

ZCuAl10Fe3 / D2

南通式截止阀结构特点:

1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。

3.支管两端为对焊连接,适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。

截止阀安装维护:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
4、截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
5、截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。
