焊接截止阀您现在的位置: 首页  > 焊接截止阀

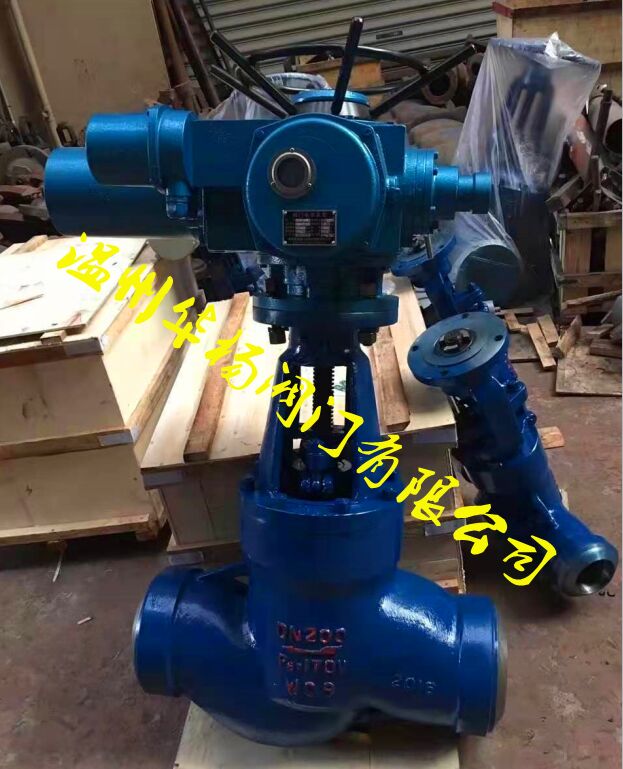

J961Y-P54100V 高温高压截止阀

产品详情

详细资料:

J961Y高温高压截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃,主要用于钢铁、冶金、电厂、热电等企业。

1、J961Y高温高压截止阀与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、J961Y高温高压截止阀适用于电站水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
5、J961Y高温高压截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。

6、J961Y高温高压截止阀是电力,电气,机电设备工程,电控设备工程中应用多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J961Y截止阀外表美观,密封性能好,耐压高,拆装维护方便,深得广大新老客户的好评。

制造标准参数:

设计与制造

JB/T3595

连接端尺寸

结构长度

JB/T3595

焊端尺寸

JB/T79

检验与试验

JB/T3595

材料

碳钢

GB/T12229

合金钢

ZB/J98015
JB/T5263

标志

GB/T12220

供货

JB/T7928

主要零件材料及其适用范围:

型号

阀体

阀盖

阀瓣

阀座

阀杆

填料

适用介质

适用温度

J61Y-(320)

A105

2Cr13+ Stellite12

D507Mo

2Cr13

柔性石墨

水、蒸汽

425

J61Y-(320)PI

Ocr18Ni9Ti(F321)

321+ Stellite12

Stellite6

321

柔性石墨

水、蒸汽

540

J61Y-P54(170)

12CrLMoV

12CrMoV+ Stellite12

Stellite6

25CrMo1Va

柔性石墨

蒸汽

570

连接尺寸:

型号公称通径DN(mm)尺寸 (mm)
LD1D2H
J961H-200101301030210
J961Y-200151301230210
201702242480
251702742520
322003452728
503505376728
8050086108898
100600107161890
J961H-250201502540576
J961Y-25032r1803255606
J961H-320502505083722
J961Y-320654306598811
8047080105895
1006001001421179
J961Y-P54100V20172242480
J961Y-P54140V251702742520
322003452728
503505376728
8050086108898
100600107161890
J961Y-P54170V101201223500
J961Y-P54170V201702442533
J961Y-P57170V251752845545
J961Y-P54195V321903554560
J961Y-P54195V503404650648
J961Y-P54200V654306992565
8047085118600
100560105145680

J961Y高温高压截止阀工作原理
产品设计制造按E101和JB/T3595—93标准的规定,结构合理,性能优良,造型美观。阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。  阀瓣、阀座的密封面采用司太立(slite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。  阀杆经调质和表面氮化处理,有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理,填料加缓蚀剂,密封可靠。焊接连接的截止阀适用子公称压力为20.0—32.0MPa及P54100V—P57170V,工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
