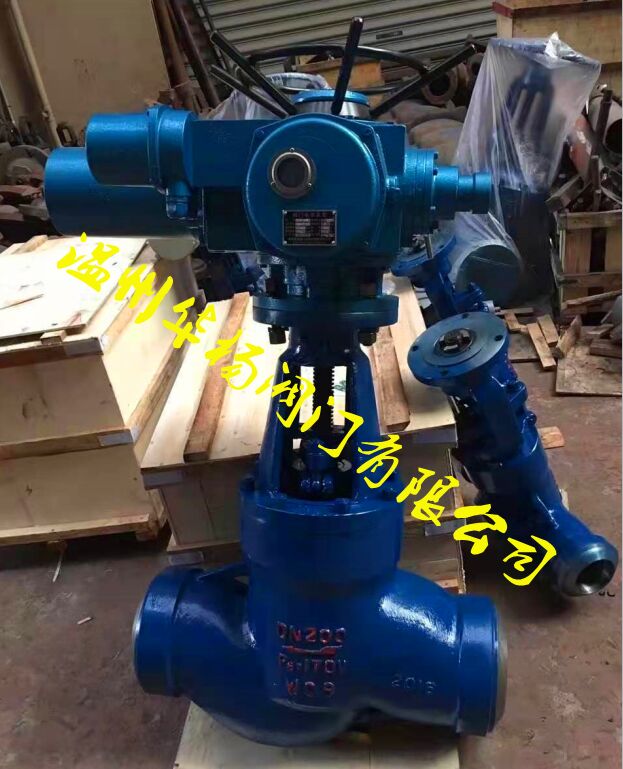

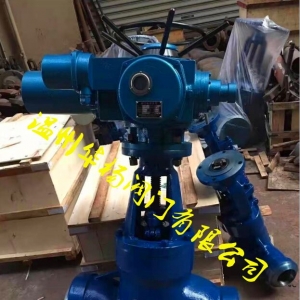

电动高压截止阀 J961Y-P54100V

产品详情

详细资料:

焊接连接的截止阀适用于公称压力PN20.0~32.0Mpa及P(54)100V~P(57)170V,工作温度≤540℃(其中 P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有: 手动、齿轮传动、电动等。

优点如下:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空Z高压力都可应用。

电动高压截止阀主要特点及用途

①阀门与管路连接采用焊接式结构,安装方便,无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

⑤多种结构形式,便于用户选择。

主要性能和使用范围

产品型号

公称压力PN(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体强度

密封

P54

P55

P57

J61H-100Y

10

15

11

/

/

/

≤450(425)

水、蒸汽、油品

J61H-200Y

20

30

22

/

/

/

J61H-250Y

25

38

28

/

/

/

J61H-320Y

32

48

36

/

/

/

J61Y-P54100V

/

30

12.5

10

/

/

≤540

蒸汽

J61Y-P54140V

/

38

17.5

14

/

/

J61Y-P54170V

/

53

21.3

17

/

/

J61Y-P55100V

/

38

12.5

/

10

/

≤550

J61Y-P55140V

/

48

17.5

/

14

/

J61Y-P55170V

/

53

21.3

/

17

/

J61Y-P57100V

/

48

12.5

/

/

10

≤570

J61Y-P57140V

/

55

17.5

/

/

14

J61Y-P57170V

/

60

21.3

/

/

17

主要零件材料

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

阀杆螺母

手轮

紧固件

J61H型
J961H型

25
WCB

25
WCB

铬不锈钢
铬钼铝钢氮化

铬不锈钢

铬不锈钢

柔性石墨

铝青铜

可锻铸铁

**碳钢
铬钼钢

J61Y型
J961Y型

25
WCB

25
WCB

铬不锈钢
铬钼铝钢氮化

25

硬质合金

J61Y-P54型
J961Y-P54型

12Cr1MoV
WC6

12Cr1MoV
WC6

20Cr1Mo1VA
38CrMoA1A

12Cr1MoV

硬质合金

J61Y-P55型
J961Y-P55型

12Cr1MoV
WC6

12Cr1MoV
WC6

20Cr1Mo1VA
38CrMoA1A

12Cr1MoV

硬质合金

J61Y-P57型
J961Y-P57型

12Cr1MoV
WC9

12Cr1MoV
WC9

20Cr1Mo1VA
25Cr2MoVA

12Cr1MoV

硬质合金

主要尺寸

公称通径

主要外形尺寸和连接尺寸(mm)

L

D1

D2

D3

α

H

J961H-100、200、250、320 J961Y-P54100V、P54140V、P54170VY

15

150

17

36

/

37.5°

518

20

135 170

22

42

/

37.5°

518

25

135 170

26

42

/

37.5°

518

32

170 180

31

44

/

37.5°

560

40

230

38

60

/

37.5°

545

50(1)

250

50

82

/

32°

728

50(2)

320 350

50

82

/

32°

748

65

370 260

69

100

110

32°

829

80

400 430 470

84

108

130

32°

898

100

455 560

107

144

165

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278

J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V

15

150

17

40

/

37.5°

518

20

135 170

22

46

/

37.5°

518

25

135 170

26

46

/

37.5°

518

32

170 180

31

49

/

37.5°

560

40

230

38

60

/

37.5°

545

50(1)

250

50

90

/

32°

728

50(2)

320 350

50

90

/

32°

748

65

370 260

69

104

110

32°

829

80

400 430 470

84

110

140

32°

898

100

455 560

107

148

170

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278

执行标准

设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

结构特点

1、设计制造按ASME B16.34、E101标准,可与进口设备配备使用。
2、阀门中腔压力自紧式密封结构,内腔压力越高密封性能越好。
3、支管两端为对焊连接,适应不同的接管要求。
4、阀瓣、阀座的密封面stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5、阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6、阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7、截止阀开关启闭无摩擦,密封面不会磨损造成密封不严密。

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
