详细资料:
产品结构特点
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

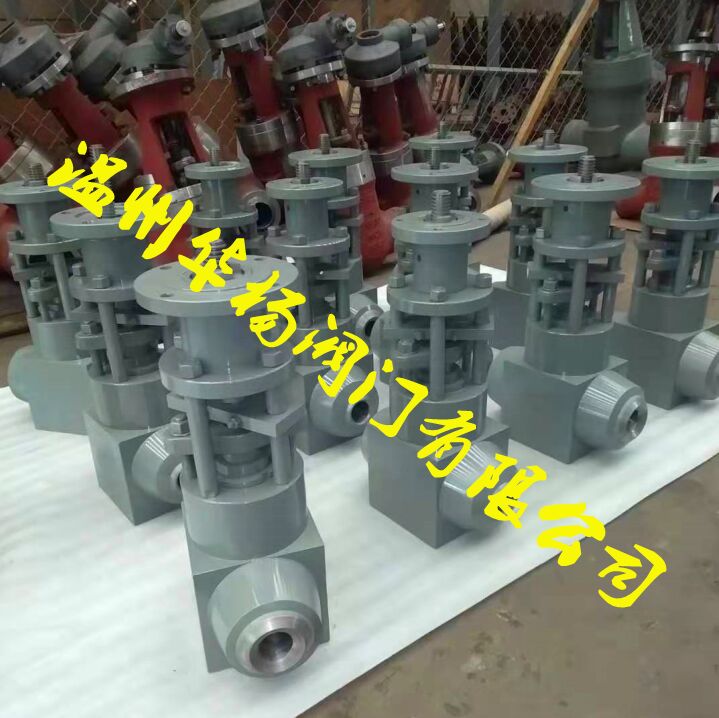

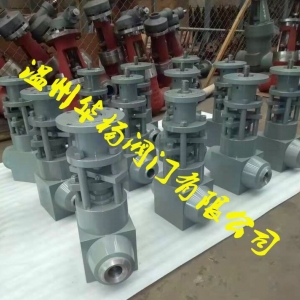

磅级电站截止阀结构特征
1、中部无阀盖压力自紧式连结
2、活塞型/抛物线型硬面(HF)阀瓣
3、抗高温蠕变设计
4、阀杆采用渗氮型沉淀硬化不锈钢
5、有手动、齿轮传动、电动
主要零件的材料说明
阀 体 | WCB | WC1 | WC6 | WC9 |
阀 盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
支 架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
阀 瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀 杆 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
阀 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
密封环 | 增强柔性石墨 | |||
填 料 | 增强柔性石墨 | |||
阀杆螺母 | ZCuA110Fe3 |
美标磅级电站截止阀结构设计结构优势与特点:
1,产品设计制造按ANSIB16.34,E101标准,可与进口设备直接配套使用.
2,阀门中腔采用自紧式密封结构,内腔压力越高密封性能越好,支管两端为对焊接,适应不同的接管要求.
3,阀体,阀盖有足够的强度和刚性.通道流畅,流体阻力小.
4,阀瓣和阀座的密封面采用司太立(STELLITE)钴革硬质合金堆焊而成,密封面硬度高,耐磨,耐高温,耐腐蚀,抗擦伤性能好,使用寿命长.
5,阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性.
6,阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳.
7,阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏.
8,电动截止阀的开启和关闭由电动装备来控制,电动装置分别配有电机,减速机,转矩控制机构,现场操作机构,手动,电动切换机构.除就地操作外,还可进行远距离操作.
■主要外形尺寸:
公称通径NPS(in.) | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | |||
D | L | H | Do | ||
3 | 65 | 390 | 820 | 510 | 160 |
4 | 80 | 480 | 910 | 560 | 240 |
5 | 103 | 580 | 985 | 610 | 270 |
6 | 124 | 630 | 1105 | 800 | 440 |
公称通径NPS(in.) | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | ||||||
D | L | H | Do | |||||
2 1/2 | 52△ | 47* | 420 | 815△ | 840* | 510 | 160 | 250 |
3 | 62△ | 55* | 470 | 895△ | 940* | 560 | 200 | 290 |
4 | 80△ | 73* | 570 | 975△ | 1045* | 610 | 270 | 350 |
5 | 98△ | 88* | 660 | 1045△ | 1275* | 700 | 340 | 400 |
6 | 120△ | 104* | 760 | 1246△ | 1400* | 800 | 470 | 500 |
注:△--J61Y-2000Lb,*--J61Y-2500Lb
J61Y-3500Lb
公称通径NPS(in.) | 主要外形尺寸和连接尺寸(mm) | 重量(kg) | |||
D | L | H | Do | ||
2 1/2 | 38 | 480 | 890 | 460 | 235 |
3 | 48 | 640 | 1030 | 560 | 425 |
4 | 55 | 800 | 1155 | 610 | 500 |
■主要尺寸和重量
公称通径NPS(in.) | 主要外形尺寸和连接尺寸(mm) | 电动装置* | 重量(kg) | |||||
D | L | H | Do | L1 | L2 | |||
3 | 64 | 390 | 1030 | 305 | 400 | 555 | SMC-OO | 265 |
1077 | 305 | 410 | 565 | SMC-O | 270 | |||
4 | 84 | 480 | 1030 | 305 | 410 | 565 | SMC-O | 384 |
1070 | 305 | 420 | 645 | SMC-1 | 490 | |||
5 | 100 | 580 | 1125 | 305 | 420 | 654 | SMC-1 | 520 |
1135 | 457 | 440 | 688 | SMC-2 | 642 | |||
6 | 125 | 630 | 1681 | 305 | 420 | 654 | SMC-1 | 804 |
8 | 158 | 770 | 1860 | 305 | 420 | 654 | SMC-1 | 948 |
2 1/2 | 50 | 420 | 975 | 305 | 410 | 565 | SMC-O | 340 |
1015 | 305 | 420 | 654 | SMC-1 | 406 | |||
3 | 60 | 470 | 1060 | 305 | 410 | 565 | SMC-0 | 388 |
1095 | 305 | 420 | 654 | SMC-1 | 470 | |||
4 | 80 | 570 | 1220 | 305 | 420 | 654 | SMC-1 | 542 |
1235 | 457 | 440 | 688 | SMC-2 | 606 | |||
5 | 96 | 660 | 1425 | 457 | 440 | 688 | SMC-2 | 646 |
1500 | 610 | 690 | SMC-3 | 874 | ||||
6 | 118 | 760 | 1480 | 457 | 440 | 688 | SMC-2 | 780 |
1560 | 610 | 690 | SMC-3 | 1100 | ||||
2 1/2 | 46 | 420 | 975 | 305 | 410 | 565 | SMC-O | 390 |
1015 | 305 | 420 | 654 | SMC-1 | 600 | |||
3 | 54 | 470 | 1065 | 305 | 410 | 565 | SMC-0 | 430 |
1095 | 305 | 420 | 654 | SMC-1 | 640 | |||
4 | 70 | 570 | 1220 | 305 | 420 | 654 | SMC-1 | 700 |
1235 | 457 | 440 | 688 | SMC-2 | 722 | |||
5 | 88 | 660 | 1425 | 457 | 440 | 688 | SMC-2 | 772 |
1500 | 610 | 690 | SMC-3 | 810 | ||||
6 | 104 | 760 | 1480 | 457 | 440 | 688 | SMC-2 | 872 |
1685 | 610 | 690 | SMC-3 | 917 | ||||
2 1/2 | 38 | 480 | 945 | 305 | 400 | 555 | SMC-00 | 342 |
1025 | 305 | 410 | 565 | SMC-0 | 375 | |||
3 | 48 | 640 | 1150 | 305 | 410 | 565 | SMC-0 | 565 |
1185 | 305 | 420 | 654 | SMC-1 | 675 | |||
4 | 60 | 762 | 1366 | 305 | 710 | 565 | SMC-0 | 810 |
1300 | 457 | 440 | 688 | SMC-2 | 872 | |||
5 | 74 | 864 | 1530 | 457 | 440 | 688 | SMC-2 | 920 |
6 | 88 | 965 | 1725 | 610 | 690 | SMC-3 | 1100 |
