详细资料:

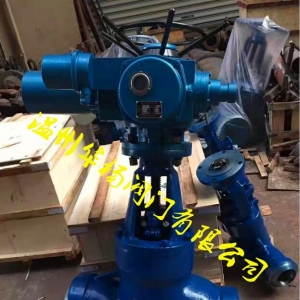

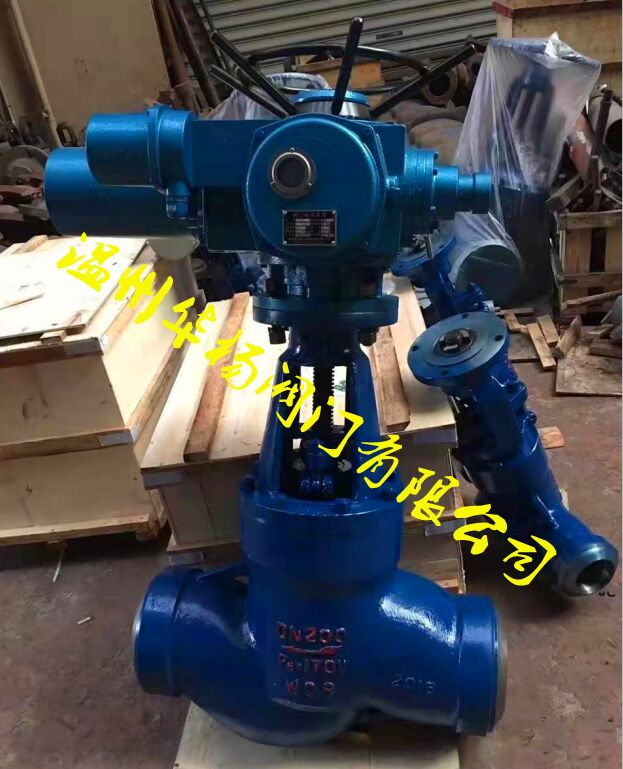

J961Y电动焊接截止阀性能优点:
1、阀门中腔采用压力自紧式密封结构,压力越强密封性能越好。支管两端为焊接结构,焊接坡口可按标准或用客户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金对焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的耐腐蚀性和抗擦伤性。
4、阀盖填料设计深度合理,填料加缓腐蚀剂,密封可靠。
产品主要零件材料:
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型 | 25 | 25 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 碳钢 |
J61Y型 | 25 | 25 | 铬不锈钢 | 25 | 硬质合金 | ||||
J61Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金
|
主要外形及尺寸:
型号 | DN | d | L | L1 | L2 | H | 电装型号 |
J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 56 | 340 | 473 | 277 | 1060 | DZW45 | |
80 | 80 | 390 | 526 | 283 | 1280 | DZW90 | |
100 | 84 | 480 | 526 | 283 | 1290 | DZW90 | |
J961Y-320 | 20 | 19 | 150 | 363 | 197 | 276 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 470 | 526 | 283 | 1140 | DZW90 | |
80 | 80 | 570 | 526 | 283 | 1350 | DZW120 | |
100 | 96 | 660 | 554 | 609 | 1500 | DZW180 | |
J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZWl5 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 762 | 526 | 283 | 1543 | DZW90 | |
80 | 74 | 864 | 526 | 283 | 1790 | DZWl20 | |
100 | 88 | 965 | 554 | 309 | 1890 | DZWl80 |
PN25.0MPa-32.0MPa P54100V-P54170V
规格主要尺寸
型号 | DN | d | L | H | D0 |
J61Y-250 | 10 | 10 | 110 | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 230 | |
32 | 26 | 180 | 308 | 230 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 56 | 340 | 775 | 460 | |
80 | 64 | 390 | 848 | 510 | |
100 | 84 | 480 | 910 | 560 | |
J61Y-P54100V | 10 | 12 | 110 | 170 | 160 |
20 | 23 | 150 | 270 | 200 | |
25 | 27 | 180 | 270 | 200 | |
32 | 32 | 180 | 365 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 45 | 350 | 580 | 320 | |
65 | 57.6 | 430 | 602 | 360 | |
80 | 74 | 470 | 660 | 500 | |
100 | 84 | 480 | 910 | 560 | |
J61Y-320 J61Y-P54140V | 10 | 10 | 1lO | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 240 | |
32 | 26 | 180 | 308 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 60 | 470 | 895 | 560 | |
80 | 80 | 570 | 1085 | 700 | |
100 | 96 | 660 | 1045 | 700 | |
J61Y-P67170V | 10 | 10 | 110 | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 240 | |
32 | 26 | 180 | 308 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 60 | 762 | 1155 | 610 | |
80 | 74 | 864 | 1315 | 900 | |
100 | 88 | 965 | 1475 | 900 |
J961Y电动焊接截止阀参数:
产品名称:电动焊接截止阀
产品型号:J961Y
产品口径:DN20-DN100
工作压力:PN16MPA-32MPA
工作温度:-29-540℃
适用介质:水、蒸汽、油品等
连接方式:焊接
阀体材质:WCB、WC6、WC9
阀板材质:25、20Cr1Mo1VA
阀盖材质:25、12Cr1Mo1VA
阀杆材质:1Cr17Ni2、20Cr1Mo1VA
阀座材质:25、12Cr1Mo1VA
密封:STL+STL
填料:柔性石墨
垫片:S软钢、柔性石墨、F软钢
J961Y电动焊接截止阀压力试验:
型号 | 公称压力 | 强度试验 (MPa) | 密封试验 (MPa) | 适用温度℃ | 适用介质 |
---|---|---|---|---|---|
J61Y-250I J961Y-250I | 25.O | 37.5 | 27.5 | ≤550 | 水、蒸汽、油品 |
J61Y-320I J961Y-320I | 32.0 | 48.0 | 35.2 | ||
J61Y-P54100V J961Y-P54100V | P54100V | 30.0 | 11.0 | ≤540 | |
J61Y-P64140V J961Y-P64140V | P54100V | 42.0 | 15.4 | ||
J61Y-P57170V J961Y-P67170V | P57170V | 63.0 | 18.7 | ≤570 |
