抗冲刷截止阀工作原理和结构说明
为避免介质高速冲刷,阀门采用倒流(高进低出)结构,阀门密封副采用先节流并阻断脏物,再利用节流后的介质使密封面得到自清洁,从而彻底解决了内漏问题,具体原理如下。
抗冲刷截止阀关闭初期,环形密封面开始节流,阻断较大固体颗粒进到阀瓣和阀座锥形密封处,只有细小颗粒的污物还会进入到阀门锥面密封空间。此时介质的Z大流速发生在阀瓣和阀座环形空间内,从而使阀门锥面密封副避免了高速介质的冲刷。
抗冲刷截止阀节流中断,是针对进入截止阀密封面上的细小颗粒物而设计的。此时介质通过阀瓣和阀座间的细小空隙产生的高速气流或水流对密封面起到一个吹扫的作用,从而使污物无法在密封面停留,进而清洁了密封面。

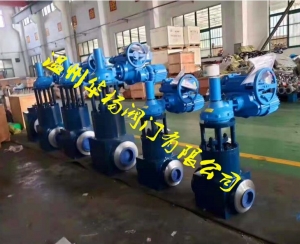

J68Y电动抗冲刷抗冲刷截止阀特点:
1. 高压介质进入阀门,先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封 面,从而起到免冲刷的作用。通过阀瓣上下移动,可以任意调节阀门的流量,具有可调性。
2. 耐高温、高压和耐冲蚀的性能主要零件均选用 钢制造,阀芯和阀座的密封部位均采用堆焊司太立合金钢的特殊加工工艺。使得阀门关闭严密无泄漏,开启灵活无卡滞等优点
3. 阀座、阀瓣采用活络结构,可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
4. 阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
J68Y方体手动抗冲刷截止阀基本参数:
公称通径:DN10-125mm
公称压力:PN10-42.0mpa
适用介质:蒸汽、水和腐蚀介质
介质温度:-50℃~700℃
压力试验
型号 | 公称压力 | 强度试验 (MPa) | 密封试验 (MPa) | 适用温度℃ | 适用介质 |
KJ61Y-250I | 25.O | 37.5 | 27.5 | ≤550 | 水、蒸汽、油品 |
KJ61Y-320I | 32.0 | 48.0 | 35.2 | ||
KJ61Y-P54100V | P54100V | 30.0 | 11.0 | ≤540 | |
KJ61Y-P64140V | P54100V | 42.0 | 15.4 | ||
KJ61Y-P57170V | P57170V | 63.0 | 18.7 | ≤570 |
标准与规范
设计与制造 | 结构长度 | 焊接端 | 压力-温度等级 | 试验与检验 |
JB/T3595 ASME B16.34 DL/T531 | JB3595 ASME B16.34 GB/T15188.1 | JB/T3595 ANSI B16.25 | JB/T3595 ASME B16.34 | JB/T3595 API 598 |
结构简述:
1. 高压介质进入阀门,先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封 面,从而起到免冲刷的作用。通过阀瓣上下移动,可以任意调节阀门的流量,具有可调性。
2. 耐高温、高压和耐冲蚀的性能主要零件均选用 不锈钢制造,阀芯和阀座的密封部位均采用堆
司太立合金钢的特殊加工工艺。密封面堆焊层不低于2.5mm.
3.阀瓣和套筒之间接触而不产生摩擦力,套筒直向定位,使得阀门关闭严密无泄漏,开启灵活无卡滞等优点。
4 阀座、阀瓣采用活络结构,可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
5.阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
6.填料为柔性石墨,内加镍丝, 柔软耐磨,不会刮伤阀杆.
