详细资料:

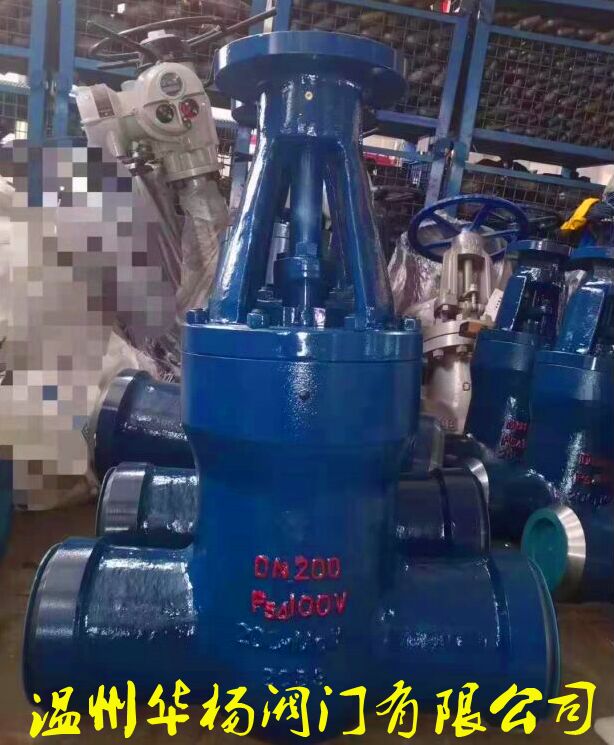

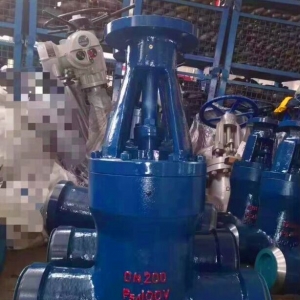

Z960Y、Z961Y、Z962Y高温高压电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品结构特点:
产品外形及结构尺寸
Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)DN | L | d | H | L1 | D0 | 转矩/N·m | 重量/kg |
---|---|---|---|---|---|---|---|
125 | 600 | 100 | 1036 | - | - | 970 | 308 |
150 | 700 | 155 | 1392 | 1052 | 305 | 1800 | 500 |
175 | 759 | 175 | 1485 | 1052 | 305 | 2700 | 664 |
225 | 850 | 200 | 1650 | 1052 | 305 | 2700 | 867 |
250 | 900 | 222 | 1795 | 1154 | 458 | 1800 | 1203 |
300 | 1254 | 294 | 2080 | 1154 | 458 | 2000 | 2125 |
Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DN | L | d | H | L1 | D0 | 转矩/N·m | 重量/kg |
---|---|---|---|---|---|---|---|
100 | 458 | 105 | 870 | 911 | 305 | 970 | 257 |
125 | 600 | 132 | 1115 | 911 | 305 | 970 | 350 |
150 | 700 | 183 | 1390 | 1052 | 305 | 1200 | 500 |
175 | 750 | 175 | 1485 | 1052 | 458 | 1800 | 664 |
225 | 850 | 217 | 1650 | 1052 | 458 | 2700 | 960 |
250 | 900 | 261 | 1795 | 1154 | 458 | 4000 | 1203 |
300 | 1300 | 305 | 1700 | 1378 | 610 | 4000 | 2180 |
350 | 1550 | 338 | 715 | 2536 | 610 | 5800 | 5591 |
DN | L | d | H | L1 | D0 | 转矩/N·m | 重量/kg |
---|---|---|---|---|---|---|---|
100 | 550 | 105 | 140 | 911 | 305 | 970 | 257 |
125 | 600 | 124 | 1115 | 1052 | 305 | 1200 | 350 |
150 | 700 | 150 | 1390 | 1052 | 305 | 2000 | 520 |
175 | 750 | 175 | 1485 | 1052 | 458 | 2000 | 680 |
225 | 850 | 217 | 1650 | 1052 | 458 | 2700 | 990 |
300 | 1397 | 265 | 2265 | 1378 | 610 | 4000 | 2632 |
350 | 1550 | 368 | 2536 | 1378 | 610 | 5800 | 2600 |
高温高压电站闸阀特点: (1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。 (2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。 (3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。 (4)水锤现象不易产生。原因是关闭时间长。 (5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。 (6)结构长度(系壳体两连接端面之间的距离)较小。 (7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。 (8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。 (9)形体简单 , 结构长度短,制造工艺性好,适用范围广。 (10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,
特点与用途: 1、阀门与管路连接采用焊接方式结构。 2、采用压力自紧式密封,压力越高,密封性能越好。 3、流动阻力小:阀门通道为直通型,介质成直线流动,流动阻力损失很小。 4、启、闭力矩小:本阀采用手动(电动)操作,操作装置中配螺母采用内涵式结构,并可自注油嘴加注润滑剂,减小磨轻松灵活。 5、便于操作:本阀采用明杆升降式,阀杆从手轮上梯形螺纹在阀杆的上半部,不与介质直接接触,不受介质腐阀门开启高度可以从螺纹处直接看出,便于操作。 6、密封可靠:本阀闸板采用楔式弹性单闸板结构,动补尝由于异常负荷或温度引起的阀体变形,密封可靠,不会产生闸板楔死现象。 7、电动阀门采用电动头多回转型 ,电动阀门同电动装置驱动,使闸板上升、下降,从而 带动闸板上、下运动,开启、关闭阀门,手动阀门 ,采用手轮,顺时针方向旋转,闸板下降,阀门关闭,逆时针方旋转,闸板上升,阀门开启。 200℃以上的高温阀门,由于安装时处于常温,而正常使用后温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操做人要注意这一工作,否则容易发生泄露。 标准规范: 设计制造标准:JB/T 3595、GB/T12234、ASME B16.34 结构长度标准:JB/T 3595、GB/T 12221-2005 接口连接尺寸:JB/T 3595、GB/T 12224 压力温度等级:JB/T3595、GB/T 12224-2005 试验检验标准:JB/T3595、MSS SP61、GB/T 13927-2008 售前服务 产品介绍,技术交流,非标产品设计,疑难解答。 售中服务 守信合同,保证及时供货,随时保持与客户联系。 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。 售后服务 温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
