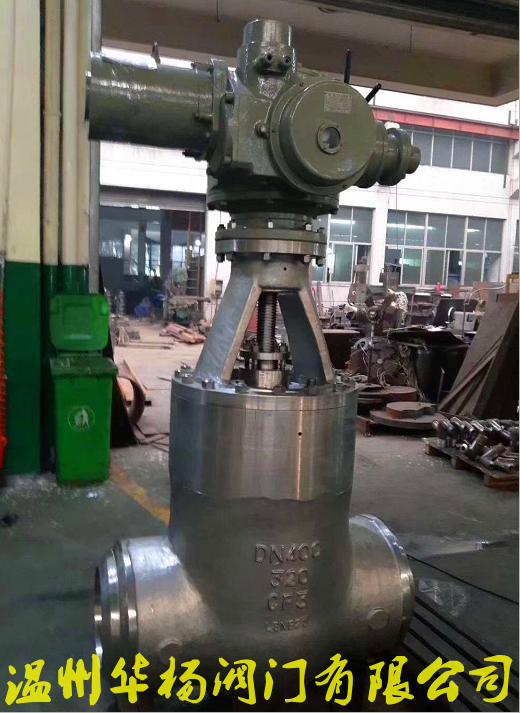

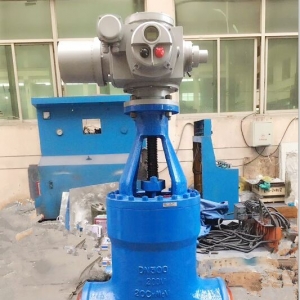

Z961Y-P54170V高温高压闸阀

产品详情

详细资料:

Z961Y-P54170V 型高温高压电动电站闸阀特点:

(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
(2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
(3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
(8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
(9)形体简单 , 结构长度短,制造工艺性好,适用范围广。
(10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活. 特点:

电站闸阀工作原理:

开启过程

1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到 位置,球体旋转到全开位置。
关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

本产品的品牌是一五,型号是z961y,连接形式是焊接,主体材料是铸钢,公称通径是dn50-dn300(mm),适用介质是水,材质是铸钢,密封形式是硬密封型,标准是国标,外形是大型,流动方向是双向,驱动方式是手动,零部件及配件是配件,用途是疏水,压力环境是高压,工作温度是高温,类型(通道位置)是直通式


产品外形及结构尺寸

Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg
1256001001036--970308
150700155139210523051800500
175759175148510523052700664
225850200165010523052700867
2509002221795115445818001203
30012542942080115445820002125

Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg
100458105870911305970257
1256001321115911305970350
150700183139010523051200500
175750175148510524581800664
225850217165010524582700960
2509002611795115445840001203
30013003051700137861040002180
3501550338715253661058005591

Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg
100550105140911305970257
125600124111510523051200350
150700150139010523052000520
175750175148510524582000680
225850217165010524582700990
30013972652265137861040002632
35015503682536137861058002600

产品外形及结构尺寸示意图
