产品概述：

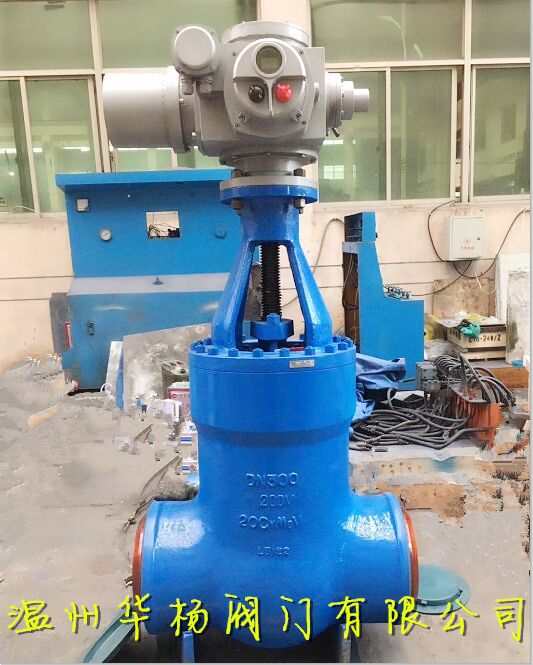

Z960Y、Z961Y、Z962Y电动高温高压焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封，压力越高，密封性能越好。

3、流动阻力小：阀门通道为直通型，介质成直线流动，流动阻力损失很小。

4、启、闭力矩小：本阀采用手动（电动）操作，操作装置中配螺母采用内涵式结构，并可自注油嘴加注润滑剂，减小磨轻松灵活。

5、便于操作：本阀采用明杆升降式，阀杆从手轮上梯形螺纹在阀杆的上半部，不与介质直接接触，不受介质腐阀门开启高度可以从螺纹处直接看出，便于操作。

6、密封可靠：本阀闸板采用楔式弹性单闸板结构，动补尝由于异常负荷或温度引起的阀体变形，密封可靠，不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ，电动阀门同电动装置驱动，使闸板上升、下降，从而 带动闸板上、下运动，开启、关闭阀门，手动阀门 ，采用手轮，顺时针方向旋转，闸板下降，阀门关闭，逆时针方旋转，闸板上升，阀门开启。

200℃以上的高温阀门，由于安装时处于常温，而正常使用后温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操做人要注意这一工作，否则容易发生泄露。

电站闸阀工作原理:

开启过程

1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直Z到全开位置，阀杆提升到 位置，球体旋转到全开位置。
关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

本产品的品牌是一五，型号是z961y，连接形式是焊接，主体材料是铸钢，公称通径是dn50-dn300（mm），适用介质是水，材质是铸钢，密封形式是硬密封型，标准是国标，外形是大型，流动方向是双向，驱动方式是手动，零部件及配件是配件，用途是疏水，压力环境是高压，工作温度是高温，类型(通道位置)是直通式

高温高压电动电站闸阀 主要外形尺寸

Z961Y-P₅₄100V 型高温高压电动电站闸阀

Z961Y-P₅₄140V 型高温高压电动电站闸阀

Z961Y-P₅₄170V 型高温高压电动电站闸阀

产品外形及结构尺寸示意图
