详细资料:

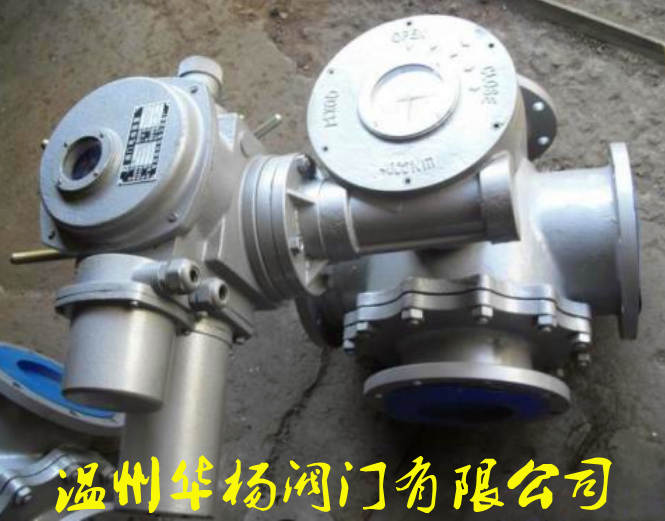

电动四通球阀概述:
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
WC9 | 25Cr2MoV | 25Cr2MoV | |||||
LCB | 304 | 304 | -46-354℃ | ||||
CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
CF3 | 304L | 304L | |||||
CF8M | 316 | 316 | |||||
CF3M | 316L | 316L |
电动四通球阀特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
技术参数:
● 阀体及内件
阀体形式 | 四通铸造阀体 |
公称通径 | DN50~600mm |
公称压力 | PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法兰标准 | JB/T79.2-1994、 ASME/ANSI B165 |
连接形式 | 法兰式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
设计和制造 | GB/T12237-1989; APl608 |
检验和试验 | GB/T13927-1992; APl 598 |
● 执行机构
执行器型号 | CHR、3810R、DZW、HQ、PSQ |
主要技术参数 | 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% |
四通球阀结构特点及用途:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
2、密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。
四通球阀工作原理:
如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。
优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
性能规范:
公称压力(MPa) | 常温Z大工作压力(MPa) | 壳体试验压力(MPa) | 气密封试验压力(MPa) | 高压密封试验压力(MPa) |
PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
主要外形及连接尺寸:
公称压力PN | 公称通径DN | 尺寸(mm) | ||||||||
L | L0 | D | D1 | D2 | b | z-φd | H1 | A | ||
1.6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 205 | 根据配置 |
65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | 245 | ||
80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | 305 | ||
100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | 340 | ||
125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | 425 | ||
150 | 510 | 255 | 285 | 240 | 2’0 | 24 | 8-ф23 | 450 | ||
200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | 480 | ||
250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | 530 | ||
300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | 585 | ||
350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | 625 | ||
400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | 670 | ||
450 | 1080 | 540 | 640 | 585 | 545 | 40 | 20-ф30 | 705 | ||
500 | 1220 | 610 | 715 | 650 | 608 | 44 | 20-ф34 | 765 | ||
600 | 1360 | 680 | 840 | 770 | 718 | 48 | 20-ф41 | 840 |
