详细资料:
产品特点
1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
2、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复
5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
执行机构参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
性能规范
公称通径DN(mm) | DN15-300 | |||||
---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5~0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |

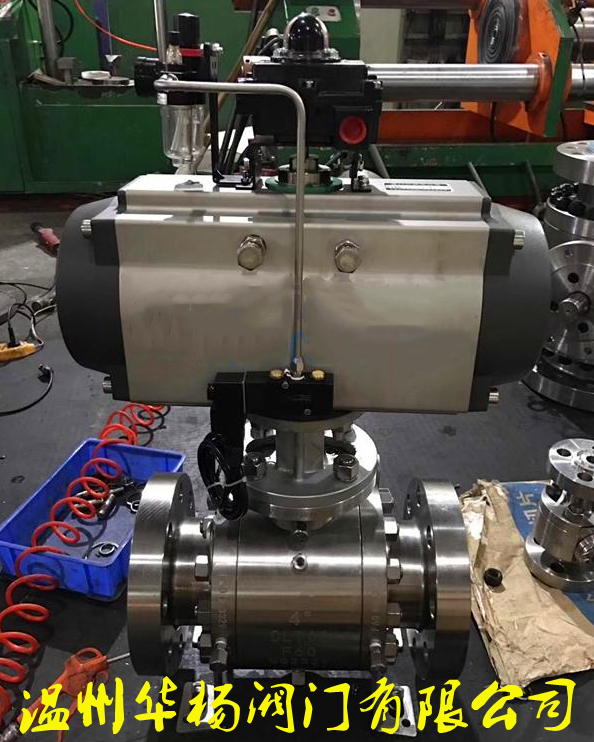

Q641F气动锻钢球阀概述:
Q641F气动锻钢球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。 的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。
零部件参数
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
技术参数
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
公称压力 | PN16.0、25.0 MPa;ANSI 150、300、600、900LB | |||||||||||
连接形式 | 法兰式、焊接式、螺纹式(适用于PN16MPa以内) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
阀芯形式 | O型球体阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
动作范围 | 0~90°、0~360° | |||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||
可调范围 | 250:1 | |||||||||||
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
控制方式 | 开关两位控制能、4~20mA模拟量信号控制 |
