详细资料:

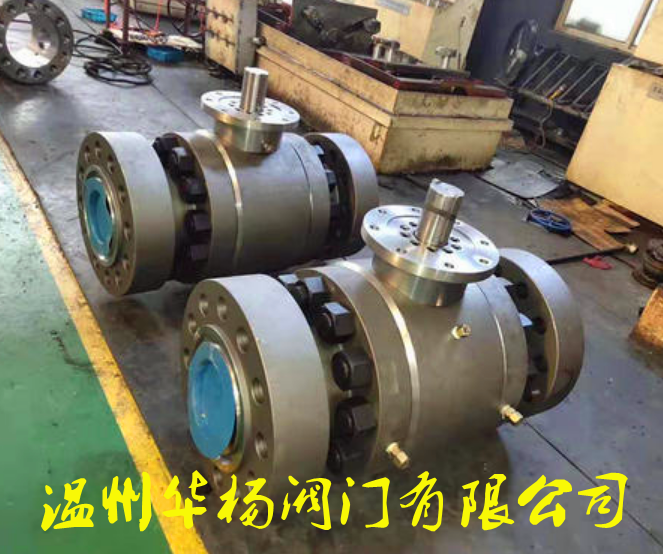

Q347Y-1500LB锻钢球阀特点:
球阀是根据用户的需求,为满足在硫化环境下的搞硫化应用裂化的要求,我的从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用特制的聚合特资料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,使用压力与温度范围广,全通径与缩径齐备,并可配多种驱动装置,是化工、石油炬炼制,天然气开采与输送系统理想的用阀选择。长输管线球阀价格,长输管线球阀厂家,长输管线球阀报价。
序号 | 零件名称 | 材料名称 |
Q347Y | ||
1 | 阀体 | A105、WCB |
2 | 球体 | 2Cr13 |
3 | 阀杆 | 2Cr13 |
4 | 阀座 | 聚四氟乙烯(PTFE)、A105 |
5 | 垫片 | 柔性石墨齿形垫片 |
6 | 阀杆座 | 不锈钢/柔性石墨 |
7 | 填料 | 增强柔性石墨 |
8 | 填料压盖 | A105/WCB |
公称压力或压力级:PN1.0-42.0MPa、ANSI CLASS 150-2500
公称通径或口径:DN50~1200、NPS 2 ~48
连接方式:法兰、对焊、螺纹、承插焊等
适用温度:-196℃~540℃
驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
固定高压球阀适用介质:水、蒸气等非腐蚀性介质。主要适用于火力电站各种系统的管路上,切断或接通管路介质。锻钢阀门与其他阀门产品相比的特点是高温高压, 的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。硬密封高压球阀常常忽视注脂量的问题。注脂枪加油后,操作人员低温截止阀选择阀门和注脂联结方式后,进行注脂作业。存在着二锻钢闸阀种情况:一方面注脂量少注脂不足,密封面因缺少润滑剂而加快磨损。另一方面注脂过量,造成浪费。在于没有根据阀门类型类别,对不同的阀门密封容量进行 的计算。可以以阀门尺寸和类别算出密封容量,再合理的注入适量的润滑脂。
1.安装锻钢高压球阀在保温管道上的各类手动阀门,手柄均不得向下。
2.安装位置、高度、进出口方向必需符合设计要求,连接应牢固紧密。
3.锻钢高压球阀安装前必需进行外观检查,阀门的铭牌应符合现行国家尺度《通用阀门标志》GB12220的划定。对于工作压力大于1.0MPa及在主干管上起到堵截作用的阀门,安装前应进行强度和严密机能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243尺度要求,以阀瓣密封面无渗漏为合格。
4.阀法兰与管线法兰间按管路设计要求装上密封垫。
5.带传念头构的球阀,按锻钢高压球阀使用仿单的划定安装。
这种锻钢高压球阀的球体是浮动的。由两个阀座密封圈支撑,封闭时,在介质压力的作用下,球体本身能产生一定的移位,并牢牢压在出口真个密封圈上,保证出口端密封。
Q347Y1500LB美标硬密封固定球阀规格尺寸:
公称压力 | 公称通径 | L | d1 | D | D1 | D2 | D6 | f | f2 | b | ZZ-φd | H1 | H2 | ||
RF | BW | 全通径 | 缩径 | ||||||||||||
1500LB | 2 | 368 | 368 | 47 | 47 | 216 | 165.1 | 124 | 95.25 | 7.92 | - | 38.5 | 8-26 | 126 | 217 |
3 | 470 | 470 | 73 | 73 | 267 | 203.2 | 168 | 136.92 | 7.92 | - | 48 | 8-32 | 191 | 259 | |
4 | 564 | 564 | 98 | 98 | 311 | 245.5 | 194 | 161.92 | 7.92 | - | 54 | 8-35 | 216 | 297 | |
6 | 705 | 705 | 146 | 146 | 394 | 317.5 | 248 | 211.12 | 9.52 | - | 83 | 12-39 | 296 | 365 | |
8 | 832 | 832 | 190 | 190 | 483 | 393.7 | 318 | 269.88 | 11.13 | - | 92 | 12-45 | 378 | 475 | |
10 | 991 | 991 | 238 | 238 | 565 | 482.6 | 371 | 323.85 | 11.13 | - | 108 | 12-51 | 495 | 578 | |
12 | 1130 | 1130 | 282 | 282 | 675 | 571.5 | 438 | 381.00 | 14.27 | - | 124 | 12-54 | 542 | 696 | |
14 | 1257 | 1257 | 826 | 635 | 489 | 419.10 | 15.88 | - | 133.5 | 16-61 | 590 | 761 | |||
16 | 1384 | 1384 | 915 | 704.5 | 546 | 469.90 | 17.48 | - | 146.5 | 16-67 | 670 | 831 | |||
20 | 1664 | 1664 | 1170 | 990.6 | 673 | 584.20 | 17.48 | - | 178 | 16-80 | 750 | 950 |
