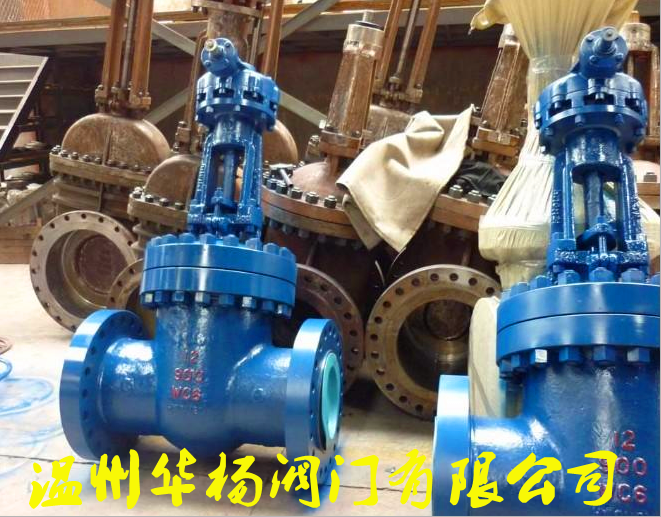

Z40Y美标闸阀

产品详情

详细资料:

美标闸阀特点:
①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

【执行标准】

设计与制造标准:API 600

法兰尺寸标准:ANSI B16.5

结构长度标准:ANSI B16.10

压力~温度标准:ANSI B16.34

检验与试验标准:API 598

【零件材料】

阀体、阀盖、闸板WCBZG1Cr18Ni9TiCF8(304)CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316)
密封面Cr13或硬质合金本体(W)或硬质合金(Y)
阀杆及内件2Cr131Cr18Ni9Ti0Cr19Ni9(304)00Cr19Ni11(304L)1Cr18Ni12Mo2Ti0Cr17Ni12Mo2(316)
填料柔性石墨
垫片不锈钢缠绕垫片
适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质
适用温度-29~425 ℃-40~500 ℃


结构特点

  长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

  B,闸阀的特点:

  重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。

  平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。

  整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水

  精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

美标闸阀具有以下优点

1、流体阻力小,密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制,不扰流、不降低压力。

4、形体简单, 结构长度短,制造工艺性好,适用范围广。

D,闸阀的缺点如下:

1、密封面之间易引起冲蚀和擦伤,维修比较困难。

2、外形尺寸较大,开启需要一定的空间,开闭时间长。

3、结构较复杂。

闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可 分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

【主要外形尺寸】

CLASS150下美标闸阀的外形尺寸

传动方式手动齿传动
NPSLH0D0H1D1
2178360200--
1/2190410200--
3203440250--
4229500250--
5254580300--
6267660300--
8292775350--
10330925450--
123561100500--
1438112956001651310
1640614356001879460
1843216266502184460
2045718296502431610
2450821757002873610
2655922357503086610
2861023107503327610
3061026958003606610
32660--3708610
36711--3924610
40812--4318610
42812--4546610
481066--5181610

CLASS300下的美标闸阀外形尺寸

传动方式手动齿传动
NPSLH0D0H1D1
2216380200--
1/2241410250--
3283450250--
4305530300--
5381700300--
6403730350--
8419820450--
104571010500--
125021130560--
1476214896001790460
1683815806501968460
1891420177002273610
2099122287002482610
24114326507503054610
261245--3219610
281346--3378610
301397--3530610
321524--3695610
361727--3987610
401955

4445610
422032

4699610
482966

5435610


闸阀关闭时

  密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

  闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时

  当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此, 阀门的全开位置,按闸板的位置(即行程〉来确定。

  有的闸阀, 阀杆螺母设在闸板,手轮转动带动阀杆转动, 而使闸板提升, 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

  A,手动闸阀工作原理:

  转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用

  闸阀具有以下优点:

  流体阻力小,密封面受介质的忡刷和侵蚀小。

  开闭较省力。

  介质流向不受限制,不扰流、不降低压力。

  形体简单,结构长度短,制造工艺性好,适用范围广。

  闸阀的缺点如下:

  密封面之间易引起冲蚀和擦伤,维修比较困难。

  外形尺寸较大,开启需要一定的空间,开闭时间长。

  结构较复杂。
