陶瓷阀系列您现在的位置: 首页  > 陶瓷阀系列

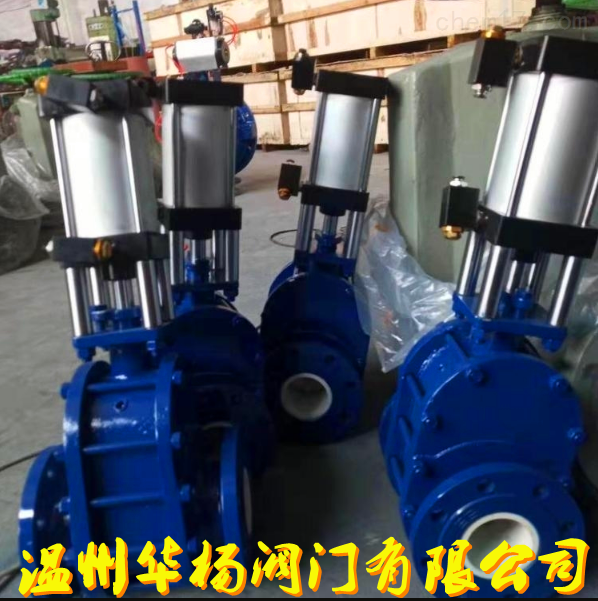

GZD644TC气动陶瓷旋转阀

产品详情

详细资料;

GZD644TC气动陶瓷旋转阀在电厂的灰系统中有着广泛的应用,但是其密封性能却是迫切需要解决的问题。如今随着陶瓷的广泛应用,陶瓷旋转阀的出现解决了此类阀门的问题,是理想的替代品。

陶瓷旋转阀Ⅰ型主要适用于电厂干灰系统仓泵或省煤器进料阀的启闭之用,也适用于矿山、石化厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐磨性强、启闭灵活、无卡灰及积灰现象。

GZD644TC气动陶瓷旋转阀特点:

启闭灵活,密封可替代双闸板阀、钟罩阀等,无检修免维护气动执行机构公称压力为0.4-0.6Mpa,阀门公称压力为1MPa  采用气动传动方式,非标可定制。料口全流通无阻挡物,卡灰、积灰现象少。  耐磨性好,使用寿命长。 阀门安装使用时有方向要求,介质流向应与阀门上的标志。结构紧凑、安装方便。


GZD644TC气动陶瓷旋转阀主要技术参数:

公称压力:1.0MPa 介质温度:-20~350℃

强度试验:1.5MPa 密封试验:1.1MPa

产品规范:
设计规范:JB/T12224
结构长度:根据客户要求或制造厂标准
连接标准:GB/T 9113/JB 79.1/HG 20592
压力试验:JB/T 9092
产品标识:GB/T 12220
供货规范:JB/T 12252

主要零部件材料:
主体:碳钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)等
闸板:不锈钢
阀杆:不锈钢
填料:橡胶/聚四氟乙烯/编织石墨
公称通径:DN50-DN600(2"-24")
公称压力:PN6-PN63
适用温度:-29~+425℃
操作方式:手轮、伞齿轮、气动、电动、液动、电液(可选)
适用介质:煤灰、煤粉、矿渣、氧化铝粉、水泥等高冲刷高磨损性介质

主要零部件材料:

序号

名称

材料

序号

名称

材料

1

阀体

WCB

7

中阀体

WCB

2

阀板

WCB+复合工程陶瓷

8

填料

柔性石墨

3

阀座

复合工程陶瓷

9

填料压盖

2Cr13

4

阀板座

45#

10

支架

Q235

5

阀杆

2Cr13

11

气动装置


6

中阀体

WCB




主要外形和连接尺寸

DN

PN(KG)

L

D

D1


H

n-Md

50

10

120

160

125


280

4-M16

65

120

180

145


295

4-M16

80

120

195

160


320

8-M16

100

120

215

180


380

8-M16

125

130

245

210


400

8-M16

150

160

280

240


480

8-M20

175

160

310

270


600

8-M20

200

160

335

295


800

8-M20

250

200

405

350


1250

8-M22

300

200

460

400


1550

12-M22

应用规范

设计与制造

GB/T12225

链接端尺寸

结构长度

厂商标准


法兰尺寸

JB/T79.1

检验与试验

GB/T9092

材料

碳钢

GB/T12229


不锈钢

GB/T122230

标志

GB/T12220

供货

GB/T12252





GZD644TC气动陶瓷旋转阀安装使用要点:

安装前应仔细阅读说明书,并核对阀门型号,通径及技术参数。

严禁装上阀门后施焊法兰。管道自先预留的阀门安装距离应适当,法兰两边加垫片。

两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
