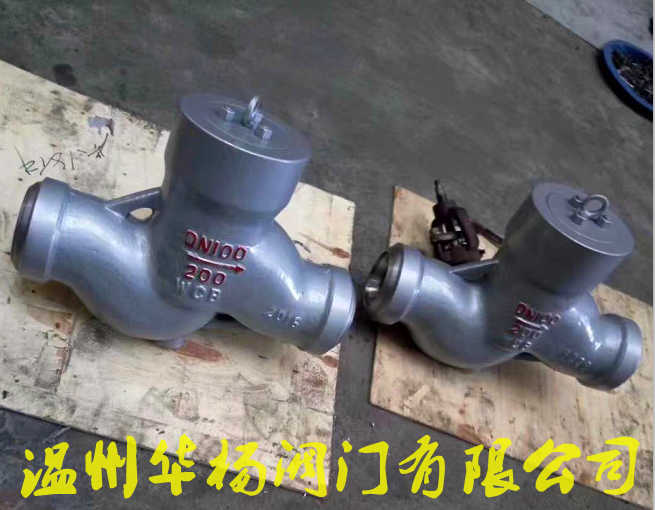

浙江H61Y升降式截止阀

产品详情

详细资料:

焊接连接的止回阀适用于公称压力PN20.0~32.0Mpa,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。

H61Y升降式止回阀执行标准:

1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求

电站升降式止回阀的安装应注意以下事顶:

1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。


H61Y升降式焊接止回阀执行标准:

1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求

H61Y升降式止回阀性能规范:

H61Y升降式止回阀结构特点:

1、  阀瓣整体淬火,并能在阀体上下移动,介质倒流时,借介质压力和弹簧自动阀瓣关闭。

2、  阀体、阀盖均为模锻件。

3、  阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

4、止回阀应安装在水平管道上介质流向从下往上流(正流)。

电站止回阀和其他阀门的区别:

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。

2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。

3.支管两端为对焊连接,适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

5.采用优质耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。


电站升降式止回阀的安装应注意以下事顶:

1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

止回阀的选型标准内容如下:

1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;

2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;

3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀;

4、直通式升降止回阀在水平管道和垂直管道上都可安装;

5、对于水泵进口管路,宜选用底阀,底阀一般只安装在泵进口的垂直管道上,并且介质自下而上流动;

6、升降式较旋启式密封性好,流体阻力大,卧式宜装在水平管道上,立式装在垂直管道上;

7、旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上;

8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力,公称压力可达到42MPa,而且公称通径也可以做到很大,可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间;

9、适用场合是低压大口径,而且安装场合受到限制;

10、蝶式止回阀的安装位置不受限制,可以安装在水平管路上,也可以安装在垂直或倾斜的管线上;

11、隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击,它一般使用在低压常温管道上,特别适用于自来水管道上,一般介质工作温度在-12--120℃之间,工作压力<1.6mpa,但隔膜式止回阀可以做到较大口径,dn可以达到2000mm以上; < p="">

12、球形止回阀适用于中低压管路,可以制成大口径;

13、球形止回阀的壳体材料可以用不锈钢制作,密封件的空心球体可以包裹聚四氟乙烯工程塑料,所以在一般腐蚀性介质的管路上也可应用,工作温度在-101--150℃之间,其公称压力≤4.0MPa,公称通经范围在DN200—DN1200之间;

14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估,第二步是选择可能满足所需要的关闭速度的止回阀的类型;

15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择,如果介质流动范畴很大,则用于可压缩性流体的止回阀可使用一减速装置,如果介质流连续不段地快速停止和启动,如压缩机的出口那样,则使用升降式止回阀;

16、止回阀应确定响应的尺寸,阀门供应商必须提供选定尺寸的资料数据,这样就能找到给定流速下阀门全开时的阀门尺寸大小;

17、对于DN50mm以下的高中压止回阀,宜选用立式升降止回阀和直通式升降止回阀;

18、对于DN50mm以下的低压止回阀,宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀;

19、对于DN大于50mm、小于600mm的高中压止回阀,宜选用旋启式止回阀;

20、对于DN大于200mm、小于1200mm的中低压止回阀,宜选用无磨损球形止回阀;

21、对于DN大于50mm、小于2000mm的低压止回阀,伊选用蝶式止回阀和隔膜式止回阀;

22、对于要求关闭时水击冲击比较小或无水击的管路,宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

H61Y升降式止回阀售前服务

产品介绍,技术交流,非标产品设计,疑难解答。


H61Y升降式止回阀售中服务

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


H61Y升降式止回阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
