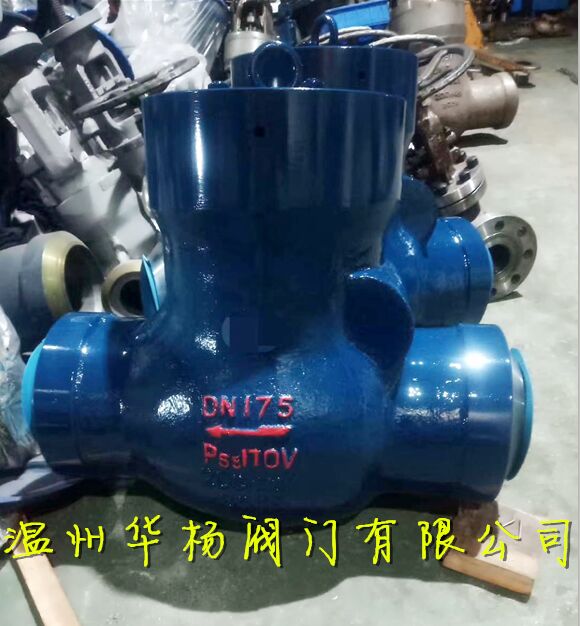

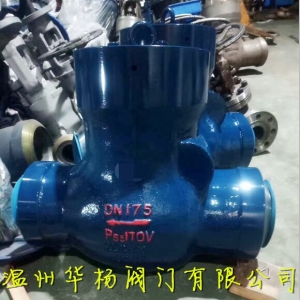

浙江H64Y旋启式止回阀

产品详情

详细资料:

焊接旋启式止回阀适用于压力PN1.6~16.0MPa工作温度-29~+550°的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等

  1. 产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。

  2. 阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。

  3. 支管两端为对焊连接,适应不同的接管要求。

  4. .阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性

  5. 好、使用寿命长。

  6. 高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。



   H64Y对焊旋启式止回阀标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

TypeAl05

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

Al82 F316(L)

2

阀座

A276410

A276 304

A276 304(L)

A182 316(L)

3

旋启式阀瓣

A276420

A276 304

A276 304(L)

A276 316(L)

4

螺母

A194 2H

A194 4

A194 8

A197 8M

5

摇臂

A105

A182 F22

A182 F304 L

A182 F316(L)

6

圆柱销

A276 F22

A182 F304

A182 F316

7

吊耳

A105

A182 F22

A182 F304L

A182 F316(L)

8

垫片

316夹柔性石墨

SS+PTFE

9

阀盖

A105

A182 F22

Al82 F304L

Al82 F316(L)

10

螺栓

A193 B7

A193 B16

A193 BgM

A193 B8M

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~180℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢:AS=合金钢;SS=不锈钢


H64Y电站旋启式止回阀结构特点

1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接,适应不同的接管要求。

4.阀门耐压部件选用优质耐热合金钢制造,高温性能好,承受压力高,耐用、安全、可靠。

5.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

6.阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。

7.内装式的销轴结构,减小外泄漏点,使用更可靠。


结构尺寸:

H64Y旋启式止回阀售前服务

产品介绍,技术交流,非标产品设计,疑难解答。


H64Y旋启式止回阀售中服务

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


H64Y旋启式止回阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
