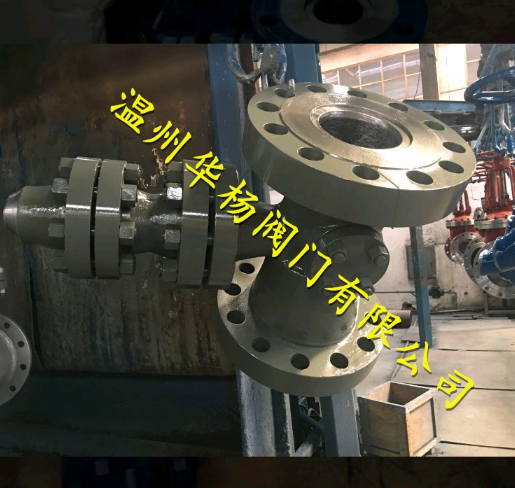

浙江空排止回阀H48Y

产品详情

详细资料:

空排止回阀概述:

空排止回阀打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀 座,给水即流出。同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关 闭排空口。当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量。当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏。主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行。


空排止回阀结构特点:

a、该阀配合再循环旁路阀工作,维持系统的安全运行。

b、主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路 阀关闭。

c、阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。

d、阀门应垂直安装。


空排止回阀主要零部件参数:

零件名称

材料

阀体、定位轮、连接法兰、排气法兰、法兰盖

碳素铸钢

导向轴、拔叉、轴套、滑块、排放套、排气盘

不锈钢

螺栓、螺柱

铬钼钢

衬套

铸铝青铜

阀瓣、阀瓣体、阀瓣轴、连接叉、螺母

优质碳素钢

空排止回阀主要连接尺寸:

DN

L

D

D1

D2

D6

b

Z-d

f

f2

H

重量(kg)

100

430

360

292

245

138

66

8-41

3

6

630

285

150

550

440

360

305

190

82

12-Ф48

3

6

650

510

175

610

475

3944

340

214

84

12-Ф48

3

6

685

700

225

900

580

483

418

268

100

12-Ф58

3

6

765

1105

250

900

670

572

508

319

110

16-Ф58

3

6

780

1330
