电站阀您现在的位置: 首页  > 电站阀

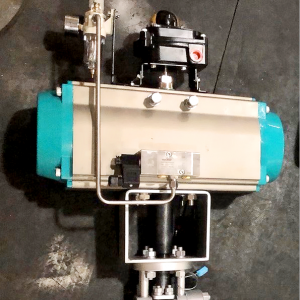

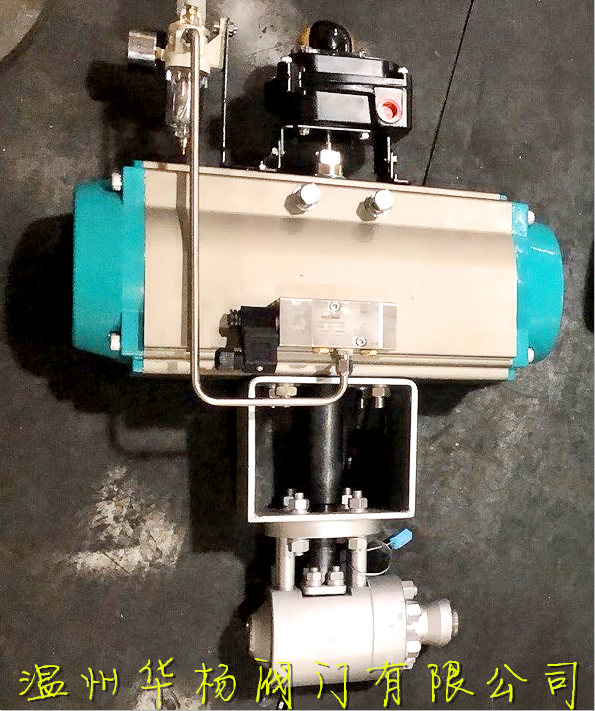

Q61Y高压疏水球阀

产品详情

详细资料:

Q61Y高压疏水球阀在电力系统中,用于代替原有的疏水截止阀的球阀类替代产品。其结构形式:一种是MOGAS型,密封阀座为嵌入形式与阀体配合。另一种为VTI型,密封面在阀体本体材料喷涂碳化钨或硬质合金粉末。

球阀数据:

1.公称压力:150LB-4500LB    1.6-75MPa

2.耐温:零上1000°C-零下190°C

3.公称口径   1/2“----4”       DN15---100mm

应用范围:
广泛的适用于高温高压、高固体含量的介质,耐磨损、耐腐蚀工况,包括电厂、石油化工及采矿行业。锅炉疏水,汽机疏水,锅炉定排连排给水系统疏水,汽包排放,过热器排放和疏水,吹灰器隔离,旁路管线隔离,省煤器联箱疏水使用的一种阀门。

优点

1、对比截止式疏水阀疏水流量大,无冲蚀,开闭速度快等优点
2、采用分体式的结构现场更换维修方便快捷,使用寿命长。
3、自主研发的专有图层,更加适合高温高压汽蚀等严苛工况
4、替代了进口以VTI、MOGAS为系列的多品牌产品。
5、根据客户现场使用可选用手动、气动、电动、液动多种操作方式。
6、阀门具有越用越好用的特性,阀体的应力释放出来后期维修继续使用效果优于新品效果。

用途

适用于高温高压、高固体含量的介质,耐磨损、耐腐蚀工况,包括电厂、石油化工及采矿行业。锅炉疏水,汽机疏水,锅炉定排连排给水系统疏水,汽包排放,过热器排放和疏水,吹灰器隔离,旁路管线隔离,省煤器联箱疏水使用的一种阀门。

技术特点

1、公司通过优化设计成功开发了高温高压球阀,可以达到4500LB的压力等级,650°C的高温,解决了蒸汽、气体、煤渣、矿浆、重油等特殊介质的高温高压工况和煤粉耐磨性介质的应用。
2、HVOF热喷涂技术和超音速喷涂从结合力、空隙率、硬度三个元素的技术分析,解决了喷涂材料的可靠性和完整性,使得球体和阀座的密封面的硬度达到HRC78以上,提高了阀门的使用寿命和抗磨损能力。
3、阀杆密封采用动态碟簧加载结构,确保了阀杆的密封性,减少了阀杆的填料的摩擦,降低了阀门开关的扭矩。
4、阀座和球体的密封面采用一对一的金刚砂定向研磨,密封更加吻合,提高了密封性能,阀门达到零泄漏。
5、自主研发发了高温耐磨试验台,模拟苛刻工况对阀门进行型式试验,确保高温高压工况下的密封性能和阀门的开关灵活性。
6、阀门采用气动、电动、电液联动和涡轮驱动及手柄操作。
7、阀门受力有限元分析

执行标准

设计标准:ISO.17292-2004
结构长度:按厂标或者客户标
连接尺寸:ASME.B16.11
检验标准:MSS-SP-61


外形尺寸

外形尺寸

DNL(mm)H(mm)
900~2500Lb4500Lb900~2500Lb4500Lb
SWBWSWBW
15127152127152102102
20127152127152102102
25127152152152102102
32152152152190102102
40152190190190200102
50190190190254200200
65190254190254200
80
305
305

100
343
343

零部件材质

序号零件名称ASTM A105系列ASTM A182 F22系列ASTM A182    F91/F92系列
1阀体ASTM    A105ASTM    A182 F22ASTM    A182 F91/F92
2阀座410喷涂碳化铬Inconel    718+CrC
3球体410喷涂碳化铬Inconel    718+CrC
4预紧阀座ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
5蝶型弹簧Inconel    X 750
6阀座支撑圈ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
7卡簧Inconel    X 750
8接管20#12Cr1MoVP91/P92
9填料Inconel    718丝+高温用膨胀石墨
10螺栓ASTM    A193 B7ASTM    A193 B16ASTM    A193 B8M
11填料压盖ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
12蝶形弹簧Inconel    X 750
13螺母ASTM    A194 2HASTM    A194 7ASTM    A194 BM
14阀杆Inconel    718 氮化
15止推轴承Inconel    718 氮化
16连接轴ASTM    A276 410氮化
17支架Q235
18气动执行器组件
19内六角螺钉ASTM    A193 B7

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

Q61Y高压疏水球阀售前服务

产品介绍,技术交流,非标产品设计,疑难解答。

Q61Y高压疏水球阀售中服务

守信合同,保证及时供货,随时保持与客户联系。
对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

Q61Y高压疏水球阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
