焊接截止阀|焊接闸阀

详细资料：

电站闸阀结构特点

1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。闸板为要楔式弹性单闸板或楔式双闸板结构.
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360度均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
7、中部无阀盖压力自紧式连结
8、闸板/阀座双面堆焊钻基硬质合金
9、抗高温蠕变设计
10、阀杆采用渗氮型沉淀硬化不锈钢
11、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

高温高压焊接闸阀工作原理：
设计制造按JB／T3395等标准，可与国产设备配套使用。高温高压焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

操作方式有：手动、齿轮传动、电动等。

结构特点为：

1、中部无阀盖压力自紧式连结

2、闸板为要楔式弹性单闸板或楔式双闸板结构

3、闸板/阀座双面堆焊钻基硬质合金

4、抗高温蠕变设计

5、阀杆采用渗氮型沉淀硬化不锈钢

6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

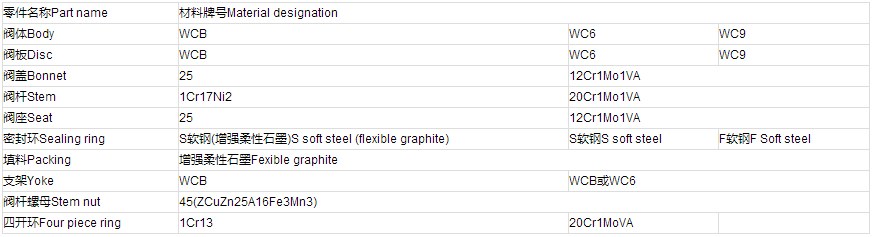

Z962H、Z962Y主要零件材料Matecrial for main parts：

电站闸阀工作原理:

开启过程

1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直Z到全开位置，阀杆提升到 位置，球体旋转到全开位置。
关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

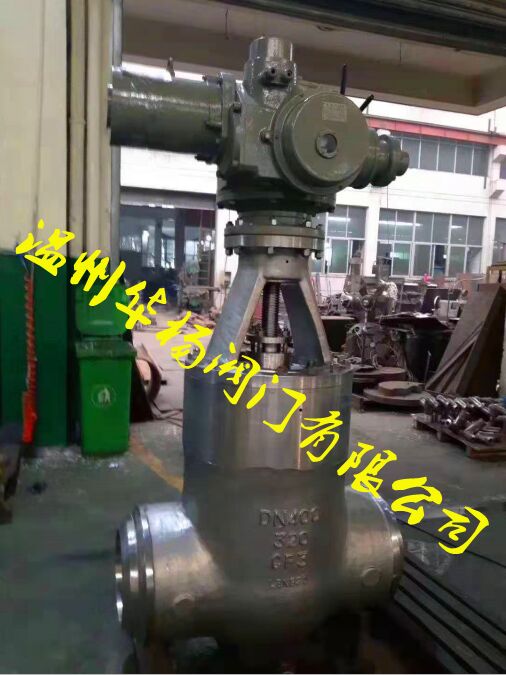

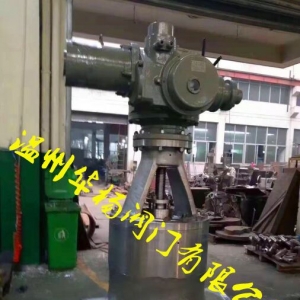

本产品型号是Z961Y，连接形式是焊接，主体材料是铸钢，公称通径是DN50-DN300（mm），适用介质是水，材质是铸钢，密封形式是硬密封型，标准是国标，外形是大型，流动方向是双向，驱动方式是手动，零部件及配件是配件，用途是疏水，压力环境是高压，工作温度是高温，类型(通道位置)是直通式。

订货须知：

    一、①Z961Y电动电站闸阀产品名称与型号②Z961Y电动电站闸阀口径③Z961Y电动电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
