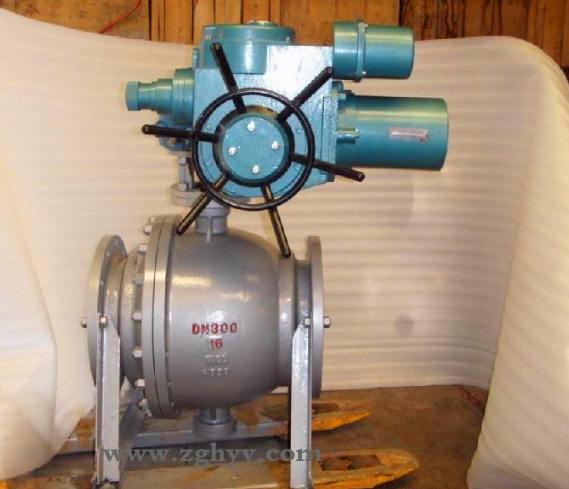

Q47F固定式球阀

产品详情

产品资料:

1、阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能

2、固定球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放

3、枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能 ,可靠性高,用途广泛

主要零件及材质

序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

弹簧

60Si2aMn

AISI 9260

3

密封圈

PTFE

PTFE

4

垫片

PTFE

PTFE

5

排污螺母

25

A105

6

"0" 型密封圈

橡胶

橡胶

7

底盖

25

A105

8

螺钉

35

A193-B7

9

固定轴

1Cr13

A276-410

10

滑动轴承

PTFE&

PTFE&

11

球体

1C18Ni9Ti

SS304

12

阀盖

WCB

A216-WCB

13

阀座

25

A105

14

阀杆

1Cr33

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

压套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料压盖

WCB

A2116-WCB

21

键 Key

45

AISI C 1045

国标固定球阀

PN1.6MPa主要连接尺寸用重量

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

356

394

457

533

610

686

762

864

914

1067

1245

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

400

420

400

420

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(Kg)

4.5

5.7

7.0

12

16

22

35

58

74

205

322

460

576

864

1280

1600

1600

4500

电动

H2

-

-

-

-

-

-

-

-

554

600

652

760

770

830

-

940

940

1115

L1

-

-

-

-

-

-

-

-

235

235

235

259

400

400

-

410

410

410

气动

H3

215

240

264

274

379

389

479

552

666

736

926

1059

1127

1393

1468

1538

1538

1450

L2

200

270

270

270

405

405

576

576

776

776

776

1060

1060

1360

1360

1360

1360

2840

PN2.5MPa主要连接尺寸用重量

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

991

1143

1346

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

420

420

400

400

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(Kg)

4.5

5.7

7.0

15

24

30

55

87

118

255

370

533

640

1030

1524

2100

4200

5300

电动

H2

-

-

-

-

-

-

-

-

235

235

400

400

410

410

-

420

690

690

L1

-

-

-

-

-

-

-

-

74

350

350

420

420

400

-

400

410

650

气动

H3

215

240

264

340

379

452

479

646

666

814

1002

1059

1150

1205

1250

1295

1390

1470

L2

200

270

270

405

405

574

574

756

756

1060

1060

1060

1360

1360

2840

2840

3300

3300

PN4.0MPa主要连接尺寸及重量

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

991

1143

1346

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

420

420

400

400

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(Kg)

4.5

5.7

7.0

15

24

30

55

87

118

255

370

533

640

1030

1524

2100

4200

5300

电动

H2

-

-

-

-

-

-

-

-

235

235

400

400

410

410

-

420

690

690

L1

-

-

-

-

-

-

-

-

74

350

350

420

420

400

-

400

410

650

气动

H3

215

240

264

340

379

452

479

646

666

814

1002

1059

1150

1205

1250

1295

1390

1470

L2

200

270

270

405

405

574

574

756

756

1060

1060

1060

1360

1360

2840

2840

3300

3300

PN6.4MPa主要连接尺寸及重量

公称通径DN

50

65

80

100

150

200

250

300

350

400

500

600

700

d1

50

65

80

100

150

200

250

300

337

387

489

591

686

L

292

330

356

406

495

597

673

762

826

902

1054

1232

1397

H

114

124

133

159

250

294

395

445

500

530

660

800

900

手动

H1

108

155

197

235

300

374

445

512

550

615

810

1010

1180

E

116

116

116

116

116

171

171

257

257

257

150

83

123

F

350

350

350

350

350

420

420

400

400

400

410

650

735

W

600

600

600

600

600

800

800

800

800

800

800

800

800

Wt(Kg)

23

35

49

91

192

355

640

880

1100

1540

2800

5300

5700

电动

H2

-

-

-

-

554

574

731

771

867

802

979

<< td="">

技术规范

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79 Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598

主要零件及材质

序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

弹簧

60Si2aMn

AISI 9260

3

密封圈

PTFE

PTFE

4

垫片

PTFE

PTFE

5

排污螺母

25

A105

6

"0" 型密封圈

橡胶

橡胶

7

底盖

25

A105

8

螺钉

35

A193-B7

9

固定轴

1Cr13

A276-410

10

滑动轴承

PTFE&

PTFE&

11

球体

1C18Ni9Ti

SS304

12

阀盖

WCB

A216-WCB

13

阀座

25

A105

14

阀杆

1Cr33

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

压套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料压盖

WCB

A2116-WCB

21

键 Key

45

AISI C 1045

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
