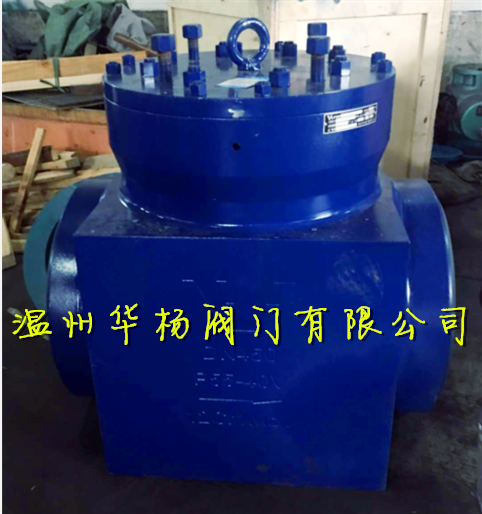

焊接截止阀|焊接闸阀

详细资料:

结构特点

1、水压试验堵阀压力等级按等于或高于设计压力和设计温度选取。

2、水压试验堵阀按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。

3、可采用无传动装置方式和蜗轮传动方式两种(见图示)。

4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式，两端支管为焊接连接。

5、采用平面O型圈密封，阀座采用不锈钢堆焊而成。

6、对采用无传动装置方式，水压试验时装入堵板，水压试验后取出堵板可以进行多次

用途

    安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上，作为进行水压试验进的隔离装置。采用无传动装置方式，水压后拆除内部堵板，装入导流套，作为管道使用，下次水压时可再装入堵板。

主要零件参数：

型号

主要零件名称

阀体

堵板

阀盖

导流套

压板

SD61H-P355

SD61H-P354

SD61H-P356

碳钢

碳钢

碳钢

碳钢

碳钢

SD61H-P533.5V

SD61H-P545V

铬钼钒钢

碳钢

铬钼钒钢

铬钼钒钢

碳钢

SD61H-P55.518V

SD61H-P55.519V

SD61H-P55.520V

铬钼钒钢

碳钢

铬钼钒钢

铬钼钒钢

碳钢

SD61H-P54.55V

SD61H-P54.54V

铬钼钒钢

碳钢

铬钼钒钢

铬钼钒钢

碳钢

SD61H-P5410V

SD61H-P5414V

铬钼钒钢

碳钢

铬钼钒钢

铬钼钒钢

碳钢

SD61H-P57.56V

SD61H-P616V

SD61H-P57.527V

铬钼钒钢

碳钢

铬钼钒钢

铬钼钒钢

安装使用说明

1.阀门安装焊接时必须按照阀体上铸有的流向箭头方向安装，该箭头方向为实际工作介质流向。

2.装入堵板2及支板3组件前,应检查O型圈是否完好，并把O型圈完全嵌入槽中。以免装入时掉落或密封不严，影响密封。并且保证支板4有一定的自由度。

3.装入堵板2及支板3组件时，紧定螺钉5不要拧出支板端面，吊入时慢慢放下，不要磕入或碰伤O型圈。并轻轻使O型圈贴住密封面，严禁快速强行装入。

4. 堵板2及支板3装好，先用扳手拧紧支板上端的球面紧定螺钉5对堵板进行预紧，水压试验时通过自身强度试验用的高压水压紧堵板，达到密封。

5. 水压试验完毕后，取出堵板及支板等件，与其它附件一道放入原包装箱内妥善保管、以备下次使用。

6. 装入等径导流套后，应压紧导流套压板，必要时可用不锈钢焊条点焊压紧螺母以防松动。

7. 装配阀盖10和支承板9时，支承板上的螺纹孔位置应与阀体主轴线或铅垂线跨中布置，以利于拆卸板8的安装与正常工作。

拆卸的方法与步骤

⑴装上拆卸板8，并固定在阀体上，使支承板9无轴上移动；

（注：DN500以上有拆卸板）

⑵松开支承板双头螺柱上的螺母，装上球面紧定螺钉7，推动阀盖10向下移动，使四开环6无预紧力；

⑶拆掉拆卸板并取出支承板；

⑷通过阀体上的小孔将四开环推出并取出；

⑸阀盖拧入吊环螺钉，轻轻吊出阀盖、密封圈、垫环等组件，注意保护好密封圈；

⑹松开支板上方的紧定螺钉，轻轻吊出堵板、支板、支撑芯等组件。

9.在机组投运并停运以后，重新起动以前，必须再次拧紧装在支承板9上双头螺栓上的螺母，保证阀门的 密封。

水压试验堵阀示意图

性能参数:

订货须知：

    一、①堵阀产品名称与型号②堵阀口径③堵阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
