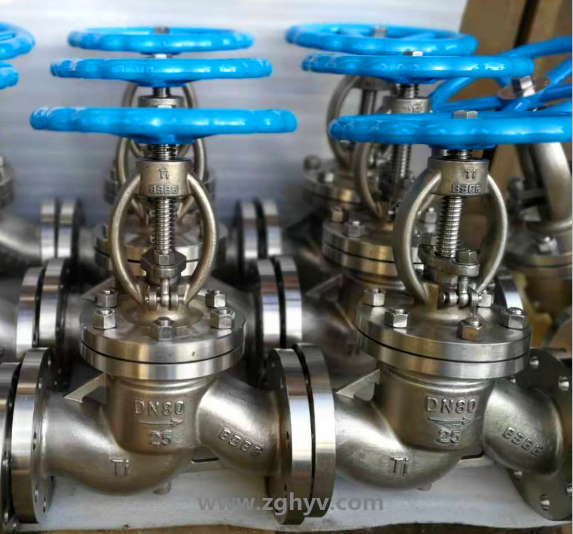

J41W钛截止阀

产品详情

详细资料：

产品特点
适用于各类合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式节流阀。高压钛截止阀在碱性介质中非常耐腐蚀，在抗氯离子(CI)能力非常强，具有优良的抗氯离子耐蚀能力。上海戎钛生产的高压钛截止阀的结构紧凑、设计合理，阀门刚性好，通道流畅，流阴系数小。驱动方式分手动、电动、齿轮气传动。
规格参数
压力等级： PN6.4-32.0MPa CLASS300-2500Lb
公称通径：DN15-DN300 1/2"-12"
相对应的型号： J41W-64Ti、J41W-100Ti、J41W-160Ti、J41W-320Ti、J41W-300Lb(Ti)、J41W-600Lb(Ti)、J941W-64Ti、J941W-100Ti、J941W-300Lb(Ti)、J941W-600Lb(Ti)
适用介质：氧化性腐蚀介质。
技术规范
设计标准：GB/T12235、ASME B16.34、BS1873
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

截止阀规格参数

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
凸面法兰 RF J41H J41Y J41W J41F J41N 25 25P 25R 25I	10	130	90	60	40	16	4-14	198	120	4.9
	15	130	95	65	45	16	4-14	218	120	5.3
	20	150	105	75	55	16	4-14	258	140	7.0
	25	160	115	85	65	16	4-14	275	160	7.4
	32	180	135	100	78	18	4-18	280	180	8.3
	40	200	145	110	85	18	4-18	330	200	12.6
	50	230	160	125	100	20	4-18	350	240	16
	65	290	180	145	120	22	8-18	400	280	25
	80	310	195	160	135	22	8-18	355	280	30
	100	350	230	190	160	24	8-23	415	320	34.8
	125	400	270	220	188	28	8-25	460	360	89.5
	150	480	300	250	218	30	8-25	510	400	99
	200	600	360	310	278	34	12-25	710	400	181
	250	622	425	370	332	36	12-30	786	450	445
	300	698	485	430	390	40	16-30	925	500	651
4.0MPa	20	150	105	75	51	16	4-14	275	140	7
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	20	150	105	75	51	16	4-14	275	140	7
	25	160	115	85	58	16	4-14	285	160	9
	32	180	135	100	66	18	4-18	302	180	12
	40	200	1445	110	76	18	4-18	355	200	17
	50	230	160	125	88	20	4-18	373	240	24
	65	290	180	145	110	22	8-18	408	280	33
	80	310	195	160	121	22	8-18	436	320	44
	100	350	230	190	150	24	8-23	480	360	60
	125	400	270	220	176	28	8-25	588	400	90
	150	480	300	250	204	30	8-25	611	400	100
	200	533	375	320	260	38	12-30	720	400	190
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法兰 MFM J41H J41Y J41W J41F J41N 64 64P 64R 64I	20	190	125	90	51	20	4-18	228	160	13
	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	646	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	400	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
16.0MPa	15	170	110	75	40	24	4-18	148	140	12
环槽法兰 RTJ J41H J41Y J41W 160 160P 160R 160I	20	190	130	90	51	26	4-23	156	160	15
	25	210	140	100	58	28	4-23	175	180	17
	32	230	165	115	66	30	4-25	200	200	21
	40	260	175	125	76	32	4-27	231	240	31
	50	300	215	165	88	36	8-25	262	250	53
	65	340	245	190	110	44	8-30	303	320	70
	80	380	260	205	121	46	8-30	341	400	100
	100	430	300	240	150	48	8-34	485	450	120

主体材料
阀体：TA1、TA2、TA10、Gr2、Gr3
阀瓣：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5

订货须知：

一、①J41W高压钛截止阀产品名称与型号②J41W高压钛截止阀口径③J41W高压钛截止阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
