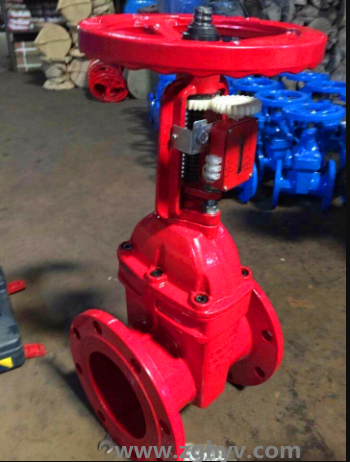

详细资料:
整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶和Z新硫化技术进行整体包覆,贴合紧密牢靠,几何尺寸 ,密封弹性佳,彻底将阀芯金属与流体隔离,耐腐蚀。
一体式铜螺母
阀芯的铜螺母与球墨铁骨架,采用特种工艺紧密连接为一体,确保的长期操作和水流冲击下也不会松脱,避免造成阀门的控制失效。
平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计,等同于一直管道,不易堆积杂物,确保密封可靠,使流体畅通无阻。
自密封阀盖
阀盖与阀体间采用自密封结构设计,在许用压力范围内,流体压力越高,密封越紧密。
特殊上密封
阀杆与阀盖间的上密封结构,采用三只o形密封圈设计,与传统闸阀的填料密封结构相比,道道密封紧密,磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能,确保在操作和维护过程中阀杆不会被压力冲出,避免造成人员伤害
结构轻巧
紧凑的结构,使Z大工作高度较传统闸阀降低60mm-300mm以上,节省工程空间;本体采用球墨铸铁材料,重量较传统闸阀减轻约20%-30%,安装维修便利。
食品级卫生要求
阀体内部以无毒环氧树脂涂装,阀芯内外表面以橡胶完全包覆,不会出现锈水或腐蚀现象,可直接用于生活饮用水系统、食品医药行业。
Z41X 消防专用信号闸阀主要零部件材料: NO. 零件名称 材质 1 传动帽 球墨铸铁、铸钢 2 手轮 可锻铸铁 3 防尘罩 塑料 4 密封圈 橡胶、三元乙丙 5 止推轴承 锡青铜 6 阀盖 灰铸铁、球墨铸铁、铸钢 7 螺栓 碳钢、不锈钢 8 阀体 碳钢、球墨铸铁、铸钢 9 铜螺母 锡青铜 10 阀杆 不锈钢
消防专用信号闸阀 主要零件材料
NO | 零件名称 | 材质 |
1 | 传动帽 | 球墨铸铁、铸钢 |
2 | 手轮 | 可锻铸铁 |
3 | 防尘罩 | 塑料 |
4 | 密封圈 | 丁腈橡胶、三元乙丙 |
5 | 止推轴承 | 锡青铜 |
6 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
7 | 螺栓 | 碳钢、不锈钢 |
8 | 阀体 | 碳钢、球墨铸铁、铸钢 |
9 | 铜螺母 | 锡青铜 |
10 | 阀杆 | 不锈钢 |
11 | 阀瓣 | 球墨铸铁+三元乙丙或丁腈橡胶 |
消防专用信号闸阀 主要外形连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
H(全开) | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1360 | 1550 | 1610 | 1900 | 1938 | 2130 |
订货须知:
一、①Z41X消防专用信号闸阀产品名称与型号②Z41X消防专用信号闸阀口径③Z41X消防专用信号闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
