详细资料:
Z41W的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , Z常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
法兰式不锈钢闸阀具有以下优点:
不锈钢法兰闸阀1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

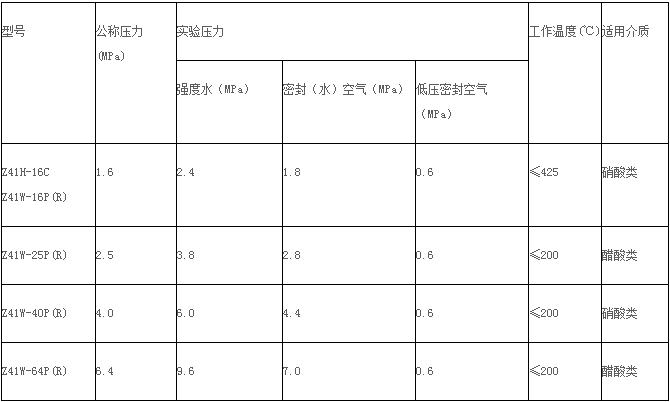

不锈钢法兰闸阀-性能规范

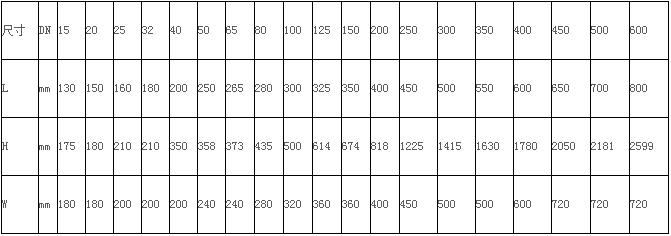

不锈钢法兰闸阀-1.6MPa主要连接尺寸

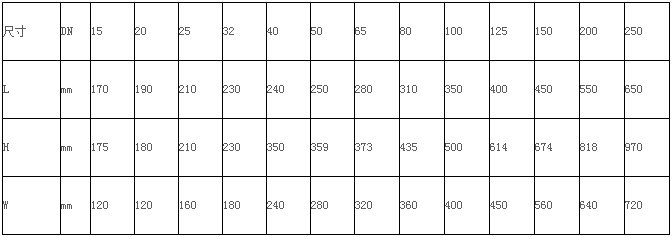

不锈钢法兰闸阀-2.5MPa主要连接尺寸

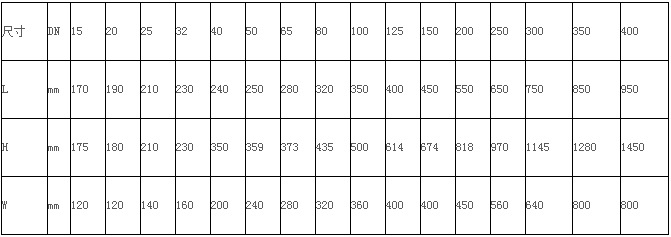

不锈钢法兰闸阀-4.0MPa主要连接尺寸

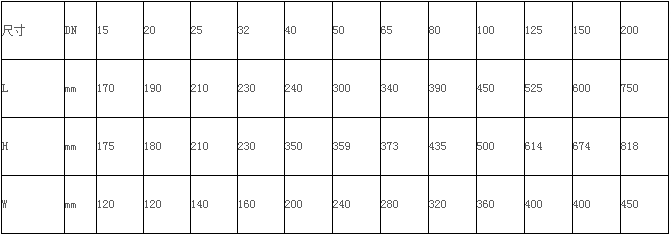

不锈钢法兰闸阀-6.4MPa主要连接尺寸

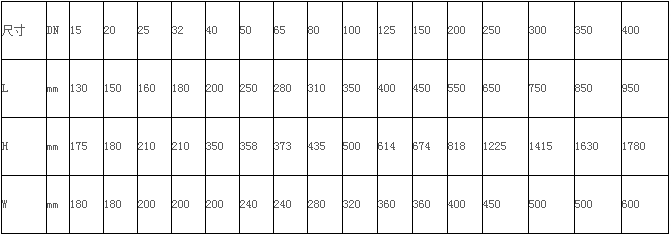

不锈钢法兰闸阀-10.0MPa主要连接尺寸

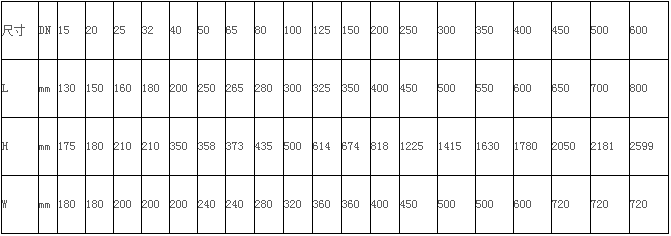

不锈钢法兰闸阀-16.0MPa主要连接尺寸
执行标准规范:
1、设计规范:GB/T 12234
2、结构长度:GB/T 12221
3、连接法兰:JB/T 79
4、试验与检验:JB/T 9092
5、压力-温度:GB/T 9131
6、产品标识:GB/T 12220
订货须知:
一、①Z41W法兰式不锈钢闸阀产品名称与型号②Z41W法兰式不锈钢闸阀口径③Z41W法兰式不锈钢闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
