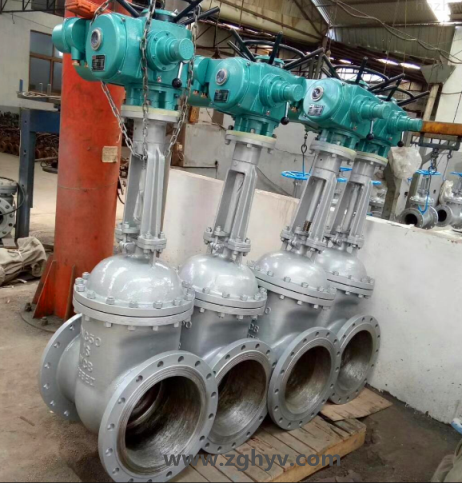

电动法兰闸阀,Z941H电动铸钢闸阀,电动楔式闸阀是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。电动法兰闸阀,Z941H电动铸钢闸阀,电动楔式闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关,切断或接通管路介质。电动法兰闸阀,Z941H电动铸钢闸阀,电动楔式闸阀适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
电动法兰闸阀设计规范:
电动法兰闸阀执行器特点:
1、电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
2、工作环境:
(1)环境温度:-20~+60℃(特殊订货-60~+80℃)。
(2)相对湿度:≤90%(25℃时)。
(3)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
电动法兰闸阀性能规范:

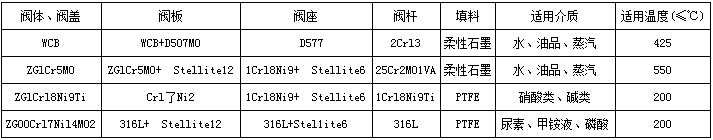

电动法兰闸阀零件材料:
电动闸阀设计、制造标准
1.设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按:JB/T79-94
4、阀门检查和试验按GB/T13927-92
电动法兰闸阀主要连接及外形尺寸(PN16)
电动法兰闸阀主要连接及外形尺寸(PN25)
电动法兰闸阀主要连接及外形尺寸(PN40)
电动法兰闸阀主要连接及外形尺寸(PN64)
电动法兰闸阀主要连接及外形尺寸(PN100)
订货须知:
一、①Z941H电动法兰闸阀产品名称与型号②Z941H电动法兰闸阀口径③Z941H电动法兰闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
