电站止回阀您现在的位置: 首页  > 电站止回阀

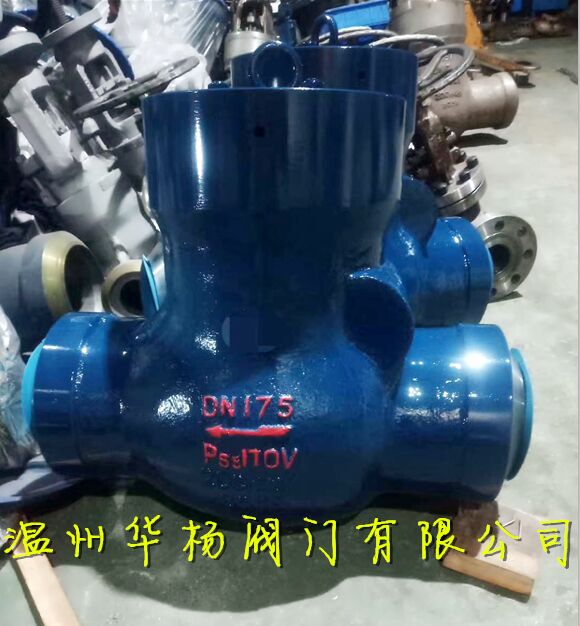

旋启式止回阀H64Y

产品详情

详细资料:

电站止回阀的安装应注意以下事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
主要零件材料
阀 体	WCB、25	2Cr1MoV	WC6	WC9
阀 盖	25	12CrMoV
阀 瓣、阀 座	25堆STL钴基硬质合金	12CrMoV STL钴基硬质合金
密封环
增强柔性石墨
公称通径PNS(in)	外形尺寸和连接尺寸	重量
d	L	H
21/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638
H64Y-2500Lb 主要外形和连接尺寸
公称通径PNS(in)	外形尺寸和连接尺寸	重量
d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400


合金钢
硬质合金
订货须知:
    一、①H64Y旋启式止回阀产品名称与型号②H64Y旋启式止回阀口径③H64Y旋启式止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华扬的阀门专家为您审核把关。
