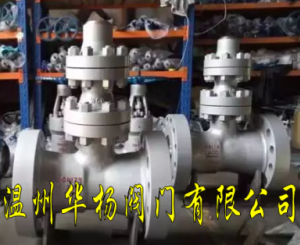

空排止回阀H48Y、H48H

产品详情

详细资料:

空排止回阀概述:

空排止回阀,主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作,维持系统的安全运行。

空排止回阀动作原理如下:
打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀

片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,

阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

H48Y空排止回阀规格型号:

H48Y/H-200C/P空排止回阀主要性能规范:

公称压力PN(MPa):    20.0

壳体试验压力PS(MPa):30.0

工作压力P(MPa):     20.0

适用介质:             水

工作温度(℃):       ≤160

空排止回阀结构图:

H48Y空排止回阀主要连接尺寸:

结构和作用原理:

1、本止回阀有阀体、阀瓣、摇臂、阀杆、密封机构与发条弹簧调节机构组成。、

2、本止回阀在开启时,应给水泵流量与杨程的作用,打开止回阀阀瓣、使介质流经阀门进入管道。

3、若介质与规定方向相反流动时,阀瓣则因本身和外部弹簧力的作用力,以及阀瓣受介质的反向力和弹簧的回弹力从而使阀瓣紧压在阀体密封面上,起到关闭作

用。

4、调节弹簧机构、可调节止回阀密封紧力改善止回阀的开启条件。密封紧力调节方法、顺转为增加密封力逆转为减低密封力、逆转时将小拉手拉紧,方可逆转。

注:出厂时阀门密封紧力已经调正,不便多调,如调节不当,过紧为损坏发条弹簧,过松为产生泄漏。

H48Y空排止回阀产品订购须知:

1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.华杨阀门所有产品质保时间为:客户正式安装使用12个月之内或产品出厂18个月之内。

订货须知:

    一、①H48Y空排止回阀产品名称与型号②H48Y空排止回阀口径③H48Y空排止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
