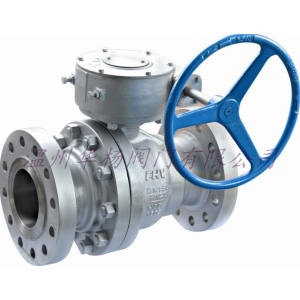

Q341F法兰蜗轮球阀概述

  Q341F法兰蜗轮球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

Q341F法兰蜗轮球阀的主要特点:

  是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢，甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 本类阀门在管道中一般应当水平安装。涡轮不锈钢球阀分类：不锈钢气动球阀，不锈钢电动球阀，不锈钢手动球阀。不锈钢球阀材质分为304,316,321不锈钢球阀。Q341F蜗轮法兰球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接上齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。

Q341F法兰蜗轮球阀原理；

1、蜗轮法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

3、蜗轮法兰球阀它具有节流和控制流量之用。

4、蜗轮法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。

  Q341F法兰蜗轮球阀优点;

1． 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空Z高压力都可应用。

球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

Q341F法兰蜗轮球阀主要零件材料

序号

NO 零件名称材质

GBASTM

1阀体WCBA2116-WCB

2密封圈PTFEPTFE

3球体1C18Ni9TiSS304

4螺母35A194-2H

5螺柱35CrMoAA193-B7

6石体WCBA216-WCB

7垫片

柔性石墨+不锈钢

B12.10-304F/.G

8填料PTFEPTFE

9填料压盖WCBA2116-WCB

10定位片25A105

11挡圈65MnAISI 1066

12手柄K33A47-667

Gr.32510

13阀杆1Cr33A276-410

14螺钉35A193-B7

15止推垫片PTFEPTFE

设计依据国标系列美标系列

设计标准GB/T12237AP16DANSI B16.34

法兰连接结构长度GB/T12221AP16DANSI B16.10

结构长度(焊接)GB/T15188.1AP16DANSI B16.10

连接法兰

GB/T9113

JB/T79

Hg20592

ANSI B16.5、B16.47

对焊端GB/T12224ANSI B16.25

试验和检验GB/T9092AP16DAP1598

 订货须知：（国家标准）

一、A:Q341F法兰蜗轮球阀产品名称、Q341F法兰蜗轮球阀产品型号、Q341F法兰蜗轮球阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。

   我们可以为您提供 的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的 ，为您提供Z新的阀门知识、Z好的服务、Z佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供 的服务。我们立志成为 的阀门制造商。
