详细资料：

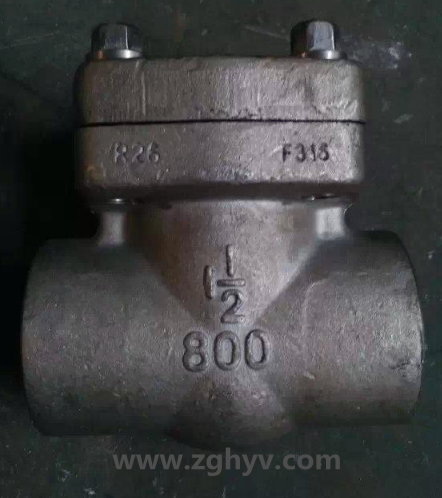

H11H锻钢升降止回阀概述：
锻钢止回阀有三种阀盖设计形式. 种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀。

结构特点：

锻钢止回阀采用以下结构：

全径或缩径 升降式止回阀 球式止回阀
旋启式止回阀 按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11、螺纹连接端（NPT）符合ANSI/ASME B1.20.1、阀瓣可变换为节流型、针型、球型

标准规范：

设计制造标准：JB/T 7746、API602
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
承插焊标准：JB/T 1751、ASME B16.11
螺纹连接标准：GB 7306、ASME B2.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

结构型式如下

1.全通径或缩径
2.立升式止回阀
3.球形止回阀
4.旋启式止回阀
5.可按要求采用弹簧辅助复位
6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
7.承插焊接ANSI/ASME B16.11
8.螺纹端(NPT端)按ANSI/ASME B1.20.1

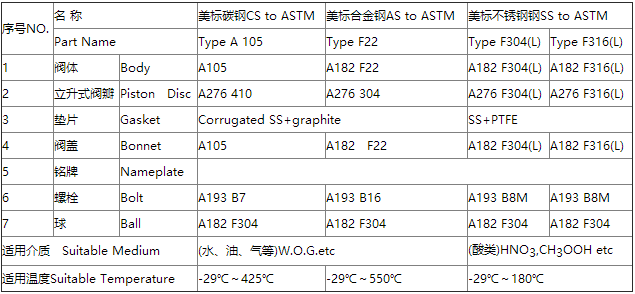

H11H、H61H‍‍锻钢止回阀‍‍材料表

H11H、H61H‍‍锻钢止回阀‍‍尺寸和重量表

H11H锻钢升降止回阀结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。

2.升降式止回阀

3.球式止回阀

4.旋启式止回阀

5.按需求内置弹簧

6.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

7.整体式上密封座

8.承插端符合ASME B16.11

9.螺纹连接端（NPT）符合ANSI/ASME B1.20.1

10.阀瓣可变换为节流型、针型、球型

订货须知：

    一、①H11H锻钢止回阀产品名称与型号②H11H锻钢止回阀口径③H11H锻钢止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
