焊接截止阀|焊接闸阀

详细资料：

结构特点：
锻钢截止阀有三种阀盖设计形式。 种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

应用范围：
锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。

全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
阀瓣可变换为节流型、针型、球型和止回阀。

标准规范：

设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、APl598

法兰锻钢截止阀J41H技术参数：
公称通径 DN15-DN50 适用温度 -30℃-550℃
公称压力 1.6Mpa-16Mpa(150LB-1500LB) 适用介质 水、油、蒸汽、硝酸?醋酸等
法兰锻钢截止阀J41H使用说明：
①准备与管道连接前，须冲洗和清除干净管道中残存的杂质；

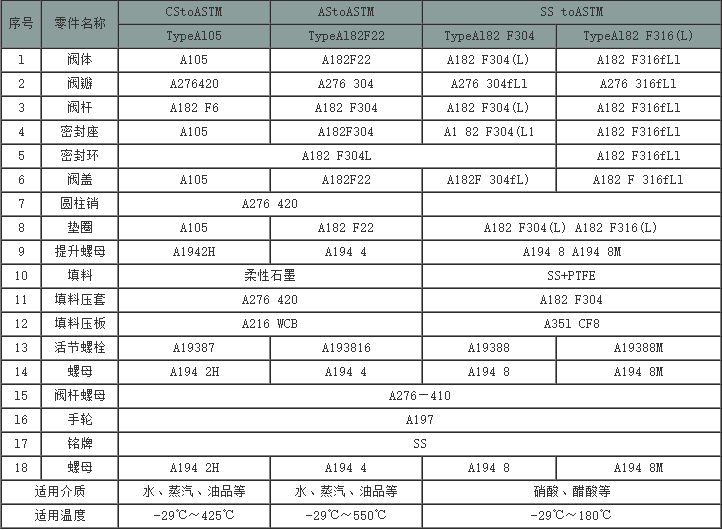

零件材料与工况：

结构型式

1.全通径或缩径

2.结构长度按ANSI/ASME B16.10

3.法兰按ANSI/ASME B16.5

4.自密封阀盖

5.明杆带支架

6.两端自动调整的填料压套；

7.本体倒密封

8.整体阀体法兰

9.对焊端按ANSI/ASME B16.25

10.环连接阀体阀盖垫片

11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

锻钢法兰端截止阀150Lb~600Lb

J41H法兰锻钢截止阀主要连接尺寸：

订货须知：

    一、①J41H锻钢截止阀产品名称与型号②J41H锻钢截止阀口径③J41H锻钢截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
