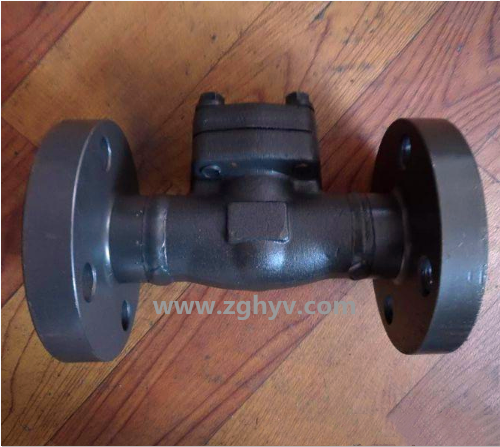

H41Y法兰锻钢止回阀

产品详情

详细资料:

法兰端阀门设计结构和特征:
法兰阀门符合API602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺式连接,全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

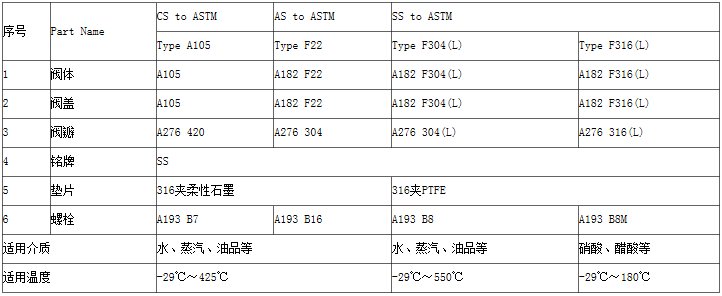

标准材质明细表

注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(kg)

H44H、H44Y型锻钢法兰止回阀【结构特点】

1、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活;

2、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用;

3、 的压力密封设计和高纯石墨垫片环以确保高气密;

4、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好;

5、阀瓣围绕阀座外的销轴旋转,减少关闭时发生的猛烈冲击。

锻钢止回阀参数:

公称通径:DN15-DN50(1/2"-2")
公称压力:1.6Mpa-42Mpa(150LB-2500LB)
适用温度:-29℃~550℃
适用介质:水、油品、蒸汽、硝酸、醋酸等
阀体材质:锻钢、锻不锈钢
连接方式:法兰连接
设计制造:API6D、BS1868
法兰尺寸:ANSI B16.5;JB79
检查试验:API 598;GB/T13927;JB/T9092

注:此外形尺寸为150LB压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口H41Y法兰锻钢止回阀有二种体盖连接设计形式: 种是体盖螺栓连接锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修;第二种体盖全焊密封锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,全焊密封,优点是无泄漏。



订货须知:

    一、①H41Y法兰锻钢止回阀产品名称与型号②H41Y法兰锻钢止回阀口径③H41Y法兰锻钢止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
