详细资料：

泰勒阀三通自动换向阀的原理

1.上、下阀体内部全部衬进口耐磨橡胶，平均是传统的三通自动换向阀3倍的寿命。

2.矿浆是通过上阀体与下阀体中间有一个橡胶球来密封，优点是：

（1）、传统的三通阀是通过一个平面密封，当矿浆经常冲击此面会造成密封不严的缺点。用橡胶球是不会重复磨损同一个位置。

（2）、橡胶球中间有骨架，外面通过模具硫化包上了一层橡胶，耐磨寿命长。

3.阀体内部有两条导轨，它的作用是：让橡胶球沿着此导轨的方向从一个进料口到另一个进料口。

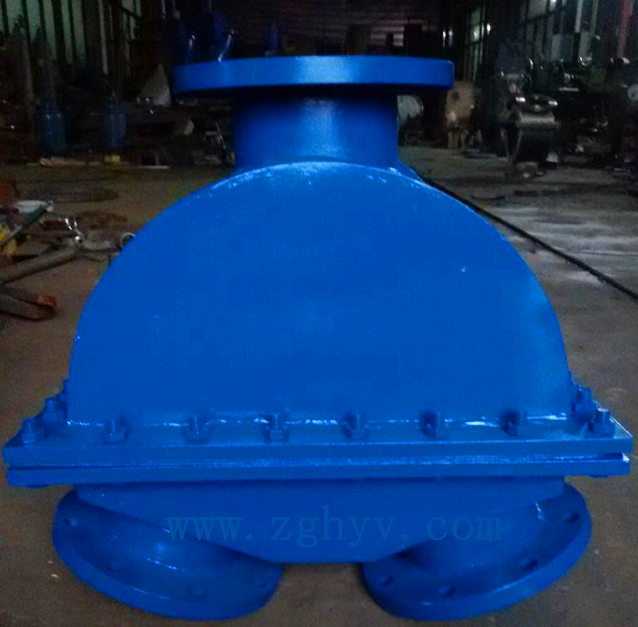

泰勒阀三通自动换向阀 不锈钢泰勒阀三通自动换向阀 STHX

泰勒阀三通自动换向阀产品应用

矿浆、矿渣、尾矿等浆体，以及各种备用泵的排水系统及化工腐蚀性介质。

工作压力：￡0.7Mpa

矿浆输送系统的渣浆泵常常是一用一备，在切换备用泵时Z少要操作两个阀门才能完成，往往会在三通位置淤塞而造成停产，损失很大。很多矿山采用双泵双管线的办法解决这个问题，但是管路投入费用很大，如果您选用一个三通自动换向阀完全可以解决这个问题。仅花费一个阀门的价格，省掉一条管路的投入，并能够很容易地实现自动化控制。

泰勒阀三通自动换向阀产品原理

一般生产中采用的浆体泵都是一台生产，一台备用配置，当开启其中一台泵和阀门时，在关闭的阀门Z三通口颈段将会出现严重的堵塞，将来开启时难以打开。一件三通自动换向阀代替了两件阀门，当打开其中的一个，另一个则无浆可过，既方便实用又经久耐用。

主要技术参数如下：
1.工作压力：≤1.0MPa,一般为0.5MPa；

2、密封试验压力：1.0MPa;

3、强度试验压力：1.5MPa;

4、耐磨性能：可根据用户要求，选用不同种类橡胶与输送管线寿命相匹配。

工作原理

该部件的A、B口与渣浆泵的输出口连接，C口为输出端，与系统管道相连接。当与A端相连的泵工作时，矿浆压力（一般为0.5MPa左右）顶开阀体3,阀体3在滚道2的限制下自动移向左侧B端的阀座上，该阀体靠矿浆的压力B端阀座紧密接触，从而实现良好的密封，而矿浆由C口并向系统中输送；当工艺要求B端渣浆泵工作时，A端停止工作并泄压，B端渣浆开启动行，则阀体3在矿浆压力作用下，移向右侧阀座，此时A端密封，矿浆由B口进入流向C口输出。

技术参数
◆阀体壳体：Q235-A，球衬为高耐磨复合材料。
◆口径：DN100-800，连接方式为法兰式，法兰标准为 DN100-800。
◆工作压力：zui小工作压力为 0.1Mpa，这是保证能推动橡胶球运动并密封住进口的zui低数值。
◆工作温度：-40℃～100℃，如有特殊温度要求可另行设计。
◆耐酸碱度：≤10％浓度，如有特殊要求的可另行设计。

连接尺寸：
