产品说明

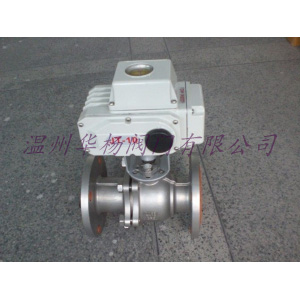

Q941F、Q941Y 型 PN16~PN63 电动球阀：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。

Q941F、Q941Y 型 PN16~PN63 电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能 等特点。

产品外形及结构尺寸

电动球阀结构特点：

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

电动球阀主要零件的材料说明：

执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

订货须知：

    一、①Q41F电动球阀产品名称与型号②Q41F电动球阀口径③Q41F电动球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关
